研究開発
少量生産
に最適

冷間静水等方圧プレス機

(CIP成形機)

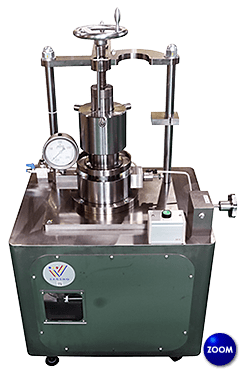

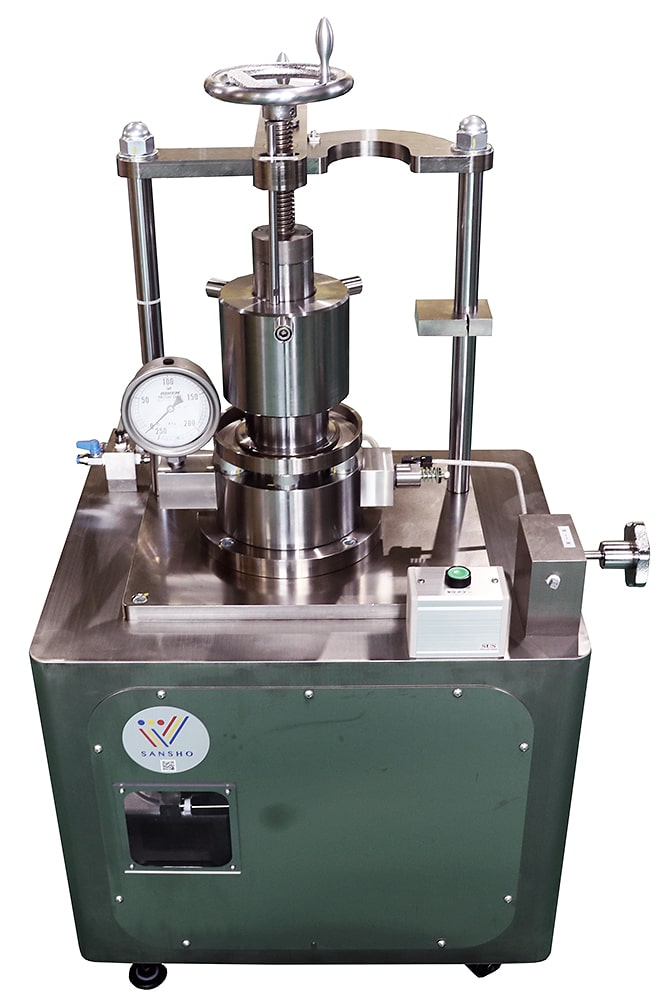

簡易型小型CIP。冷間静水等方圧プレス機

小型で使いやすく静水等方圧プレス、高密度均質成形に最適。

Watch video -下記をクリックして動画をご覧ください。-

研究開発・少量生産用に最適

電動ポンプタイプ昇圧時間
  • わずか15~20秒/200MPa
    at CPA50-200)
特長
  • 使用流体:水の使用によりクリーンな
    取り出しを実現
  • 高性能油圧ポンプの採用によりスムーズな昇圧
  • 仮成形体を真空パック後圧力容器へ投入し等方加圧成形
  • 高性能減圧操作弁によりスプリングバックを緩和
  • 圧力容器:標準φ50・φ80mm
    圧力200MPaの場合)

冷間静水等方圧プレス機(CIP成形機)

商品画像



NTウェーブCIP

NTウェーブCIP

容器内径φ80mm、
成形圧力300MPa

半自動CIP

半自動CIP

容器内径φ150mm、
成形圧力150MPa

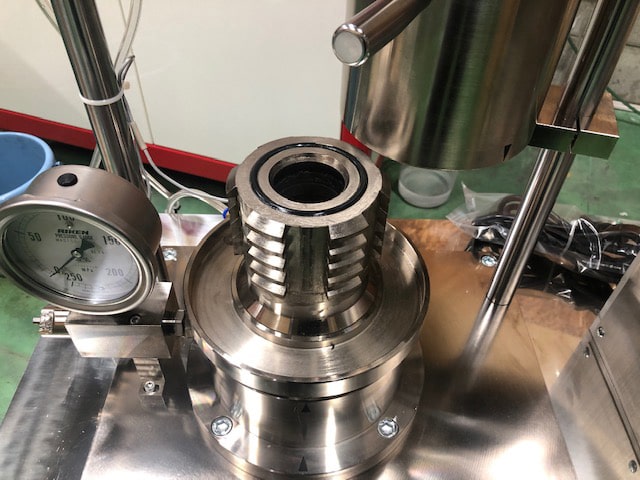

圧力容器の上部は、蓋がスウィングしますので、試料の出し入れが容易です。

仕様表



形式

駆動タイプ

容器内径(mm)

有効深さ(mm)

最高使用圧力

A B C
CPA50-200 電動 φ50 100 200 560 460 1065
CPA50-300 電動 φ50 100 300 600 500 1245
LCP80-200A 電動 φ80 120 200 930 600 1365

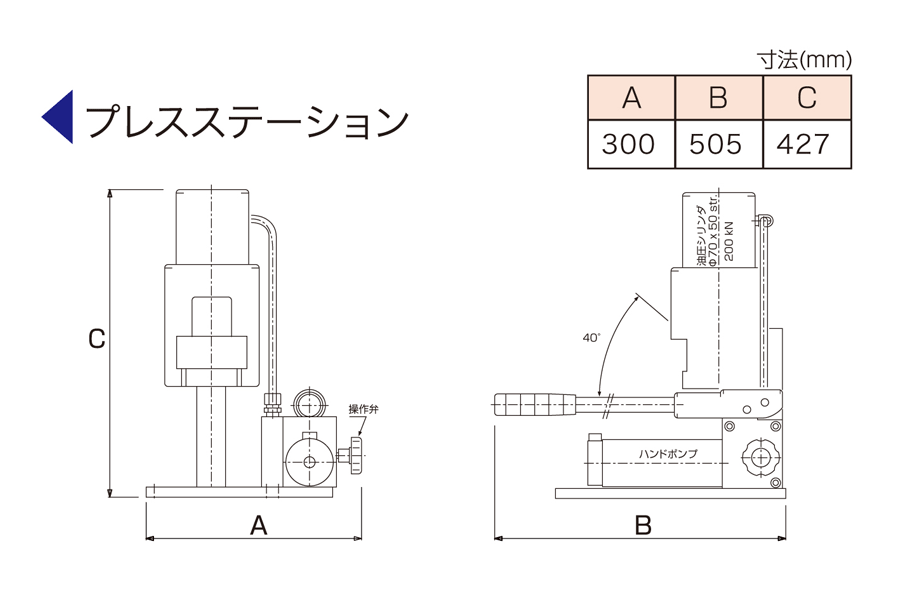

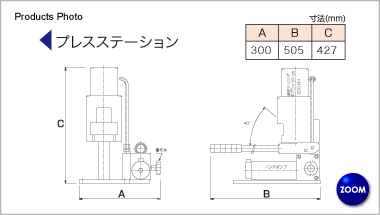

卓上型プレスCIP(低価格)



CPP-35N

CPP-35N

容器内径φ35mm、
成形圧力200MPa

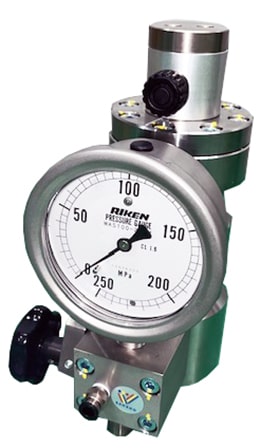

CIP容器

CIP容器



特長



  • 設置スペースが小さく、持ち運びが容易
  • 高性能油圧ポンプ採用でスムーズな加圧
  • 高性能減圧弁により、減圧速度を調整可能
  • 電動ポンプ式での製作可能(楽々昇圧)
  • 最高使用圧力300MPaまで4種類の容器径をご用意



形式

容器内径(mm)

有効深さ(mm)

最高使用圧力(MPa)

CPP-25N φ25 120 200
CPP-35N φ35 120 200
CPP-28N φ28 120 300
CPP-46N φ46 120 100









真空パック装置 -SBVシリーズ-



チャンバー式・アクリル製蓋・ワンタッチ起動・ソフトエアー等を標準装備させている機械です。
その他、連続起動防止機能やダブルシール線を付属させています。
真空引き・シール・シール冷却の時間設定後、アクリル製蓋を閉じるのみで真空パック開始。大気解放のスピード調整は、弊社で行った後に出荷致しますので、柔らかく包装出来るソフトエアーが可能です。シール面と高さを保つ為の、水平台座もセットで提供可能です!



























特長



チャンバー式
  • 強い真空引きが可能
アクリル製蓋
  • 全行程の視認が可能
ダブルシール式
  • シール部分からの漏れ防止
ワンタッチ起動式
  • プロセス設定後、ワンタッチ起動
連続起動防止
  • 蓋が開くまで再起動を防止
ソフトエアー設定
  • 大気解放時の急激な包装を防止

用途



  • 粉末原料・各種部品・食品など



効果



  • 防水・防塵・防菌・酸化防止など





■仕様表

型式 容器サイズ
[mm]
外径寸法
[mm]
重量
[kg]
シール幅
[mm]
排気速度
[㎥/h]
SBV-280T 285W×390L×130H 335W×490L×380H 36 280 12
SBV-400TS 440W×420L×140H 485W×525L×510H 67 420 20
SBV-600L 600W×485L×165H 680W×608L×970H 92 580 20 or 30
SBV-800L 815W×420L×165H 860W×545L×940H 86 800 30







■小型~大型機までご対応



小型卓上機:SBV-280T をはじめとして、中型卓上機:SBV-400TS、キャスター付き大型機:SBV-600L のライナップもあります。
シール幅も長く、一度に多数の真空パックが可能!大きなサイズにも対応可能!



小型~大型機までご対応

■真空パック例



サンプル品

サンプル品

CIP前パック品

CIP前パック品

小部品

小部品

食品

食品
