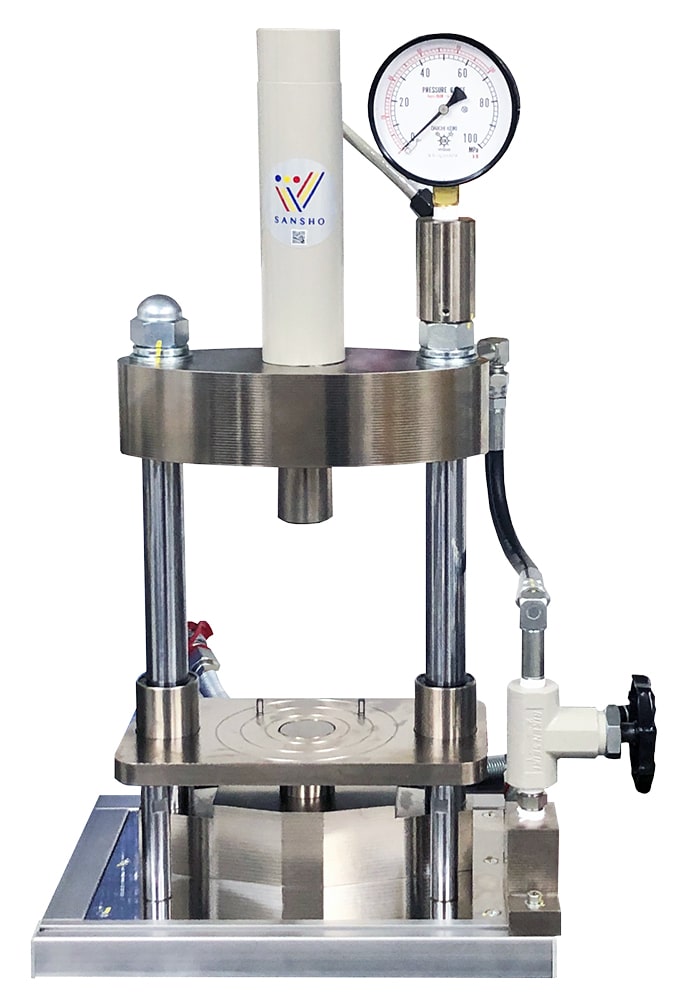

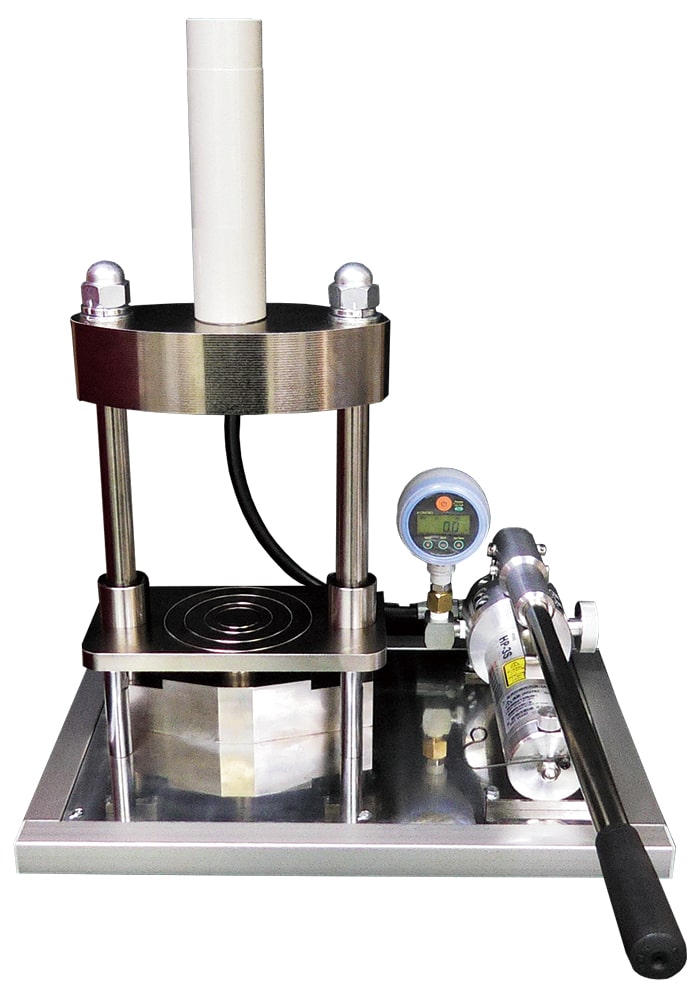

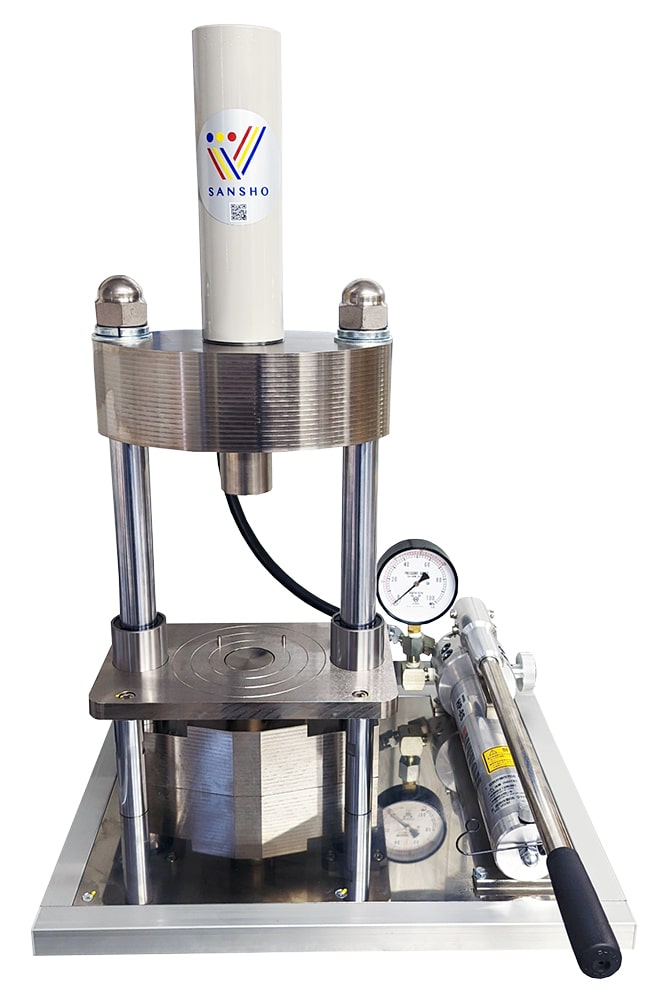

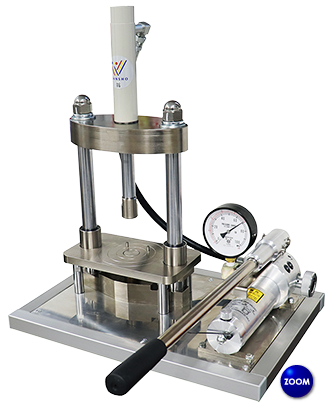

手動式100kNニュートンプレス（形式：NT-100H）
ニュートン力学第三法則「作用＆反作用」の応用
ニュートンプレスの3大メリット
上･下両軸成形を実現
均質な密度の成形品が簡単に得られます。
- 粉末の成形性向上
- 焼成時の割れ、ひずみの防止
仮荷重の設定が不要
両軸成形をするためにスペーサーを脱脚する手間が不要。
- 金型を設置した状態で、成形作業ができる
- 手間なく両軸成形ができる。
脱型が簡単
成形品を離型するための金型反転作業が不要。
ムーバーの装着により下パンチでノックアウト。
- 作業性向上
- 金型の落下事故防止
ニュートンプレスは可動フレームと固定ベースで構成
-
1.両軸成形工程
シリンダーの加圧力により発生する反作用で可動フレームが上昇し、それに付随する下パンチに上方向への力が自然と発生することにより両軸成形ができる。 -
2.脱型工程
シリンダーでムーバーを押すとその反作用で下パンチが上昇し、成形品は押し上げられて取り出すことができる。
テーブルプレス・ニュートンプレス・マイティプレス プレス機比較表
（こちらをクリック）
作動原理
-
電動式100kNニュートンプレス
電動ポンプ駆動により操作性良好・労力軽減（圧力設定スイッチ・蓄圧器付属） -
ウェーブニュートンプレス
荷重/時間曲線を自由に設計可能。自動プログラム運転。 -
500kN簡易ウェーブニュートンプレス
-
300kN全自動ウェーブニュートンプレス -
500kN電動ニュートンプレス -
インバーターによるシリンダー速度可変式ニュートンプレス
仕様表
| 形式 | 能力（kN） | 間口（mm） X |
オープンハイト（mm） Y |
ストローク（mm） Z |
シリンダ速度 | 外形寸法(mm) | 重量(kg) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 無負荷(mm/回･mm/sec) | 負荷(mm/回･mm/sec) | A | B | C | ||||||

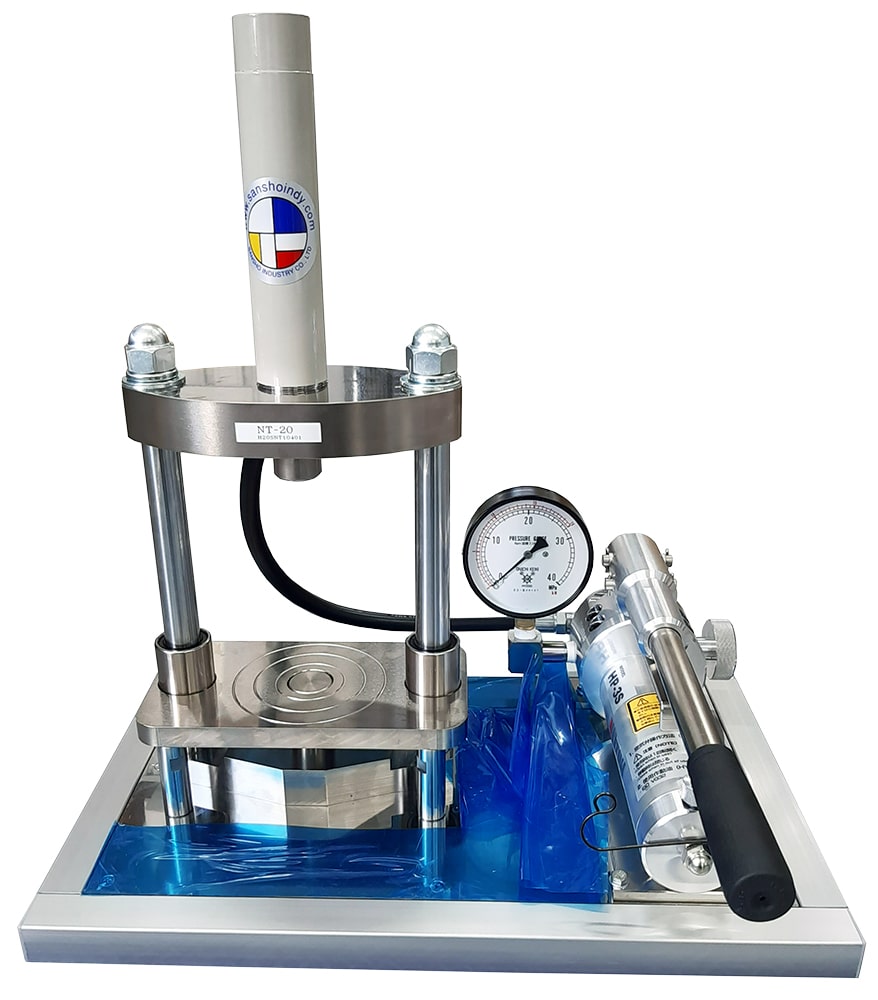

| NT-20H | 20 | 140 | 160 | 125 | 13 | 1.3 | 380 | 300 | 527 | 27 |
| NT-50H/AF | 50 | 150 | 200 | 125 | 13/46 | 1.3/4.6 | 380 | 300 | 577 | 32 |
| NT-100H/AF | 100 | 150 | 200 | 125 | 6.8/22 | 0.7/2.2 | 380 | 300 | 622 | 39 |
| NT-200H/AF | 200 | 180 | 250 | 150 | 4.5/11.5 | 0.8/1.1 | 500 | 500 | 827 | 80 |
