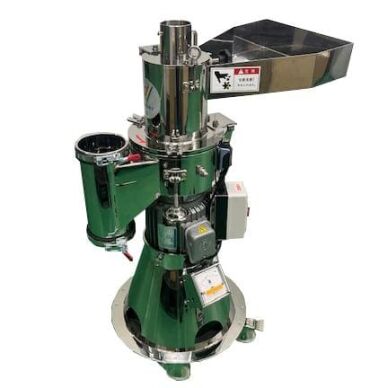

ハンマークラッシャー
三庄人気No.1粉砕機
粗粉砕から微粉砕までこれ1台！
連続粉砕が可能な万能型ハンマーミル。
健康食品、穀物、鉱石、木片などの乾燥原料の粉砕に最適！
スイング式のハンマー刃による衝撃力と波形側壁板との間に生じる摩砕力で、乾燥原料を効率良く粉砕します。
標準付属の6種類のスクリーン（網目）を交換することにより、粒度調整が自在であり、ラボ機（100V）から大型生産機まで、ご要望のサイズに合わせたラインナップをご用意しています。
映像（クリックで再生します）
特徴
万能な連続粉砕
微粉末から粗めまで、6種類のスクリーン交換で粒度を自在に調節可能。一台で幅広い用途に対応します。（インバータSCタイプもラインナップ）
高い衛生・清掃性
内部パーツが簡単に取り外せる。（慣れれば1分以内）取り外して洗浄が出来るため、食品等の粉砕にも使用されています。
低価格で高品質
他社の連続粉砕機と比較して低価格を実現し、高いコストパフォーマンス。消耗品も安価な事が魅力。
生産機へのスムーズなスケールアップ
小型のNH-34Sでの粉砕結果が良ければ、粉砕機構を変えずに容器サイズ・馬力サイズをUPした大型生産機への検討が可能。
研究室での成功をそのまま現場の生産に活かせます。
研究室での成功をそのまま現場の生産に活かせます。
ラボ機は単相100V対応
最も小型のNH-34Sは単相100V電源で使用可能。研究室や小規模な現場にも手軽に導入いただけます。
安全性
蓋が開いている状態では作動しない安全スイッチを標準装備しています。
用途
食品・健康食品
健康食品原料、穀物（米、とうもろこし）、乾燥野菜（ネギ、ニンジン）、海産物（いりこ、海苔）、茸類（シイタケ、アガリクス茸）など
無機物・鉱物
鉱石、貝殻、卵殻、セラミックス材料、ALC・RC・コンクリ、レンガなど
工業材料・研究
廃木材、プラスチック、フィルム、各種乾燥原料。NH-34SC（インバータ）なら、メッシュと回転数の変更でより多くの種類の粉末化がラボレベルで可能。
主要オプション
インバータ（回転数可変）仕様
標準回転数（3,450rpm固定）に対し、0～3,450rpmの調整が可能。
低回転にする事で微粉の発生低減、粗めに粉砕が可能、粉砕熱を抑えた粉砕が可能。
低回転にする事で微粉の発生低減、粗めに粉砕が可能、粉砕熱を抑えた粉砕が可能。
電磁フィーダ（原料自動供給）仕様
標準は手動投入ですが、電磁フィーダを使用する事で原料の自動供給が可能となり、粉砕量が多い場合の作業負担を軽減、連続粉砕が楽に行えます。
水冷ジャケット
NH-20S以上は水冷ジャケット付きでの提供が可能！
連続回収ユニット
ハンマークラッシャーを核として、原料投入、粉砕、回収までの一連の工程をユニット化したシステムの構築が可能です。
- 投入：電磁フィーダ・スクリューフィーダー・ベルトコンベア等原料によって変更可能。
- 粉砕：NH-○○S（C）お好みの型式にてユニット化が可能。
- 回収：回収布＋SUSタンク、サイクロン捕集、粉末回収装置捕集。
三庄インダストリーが選ばれる理由
トータルでの省力化提案
ハンマークラッシャーを核として、原料投入から粉砕、回収までの一連の工程をユニット化。
粉塵を発生させないクリーンな作業環境と、省力化を同時に実現します。
粉塵を発生させないクリーンな作業環境と、省力化を同時に実現します。
粉砕ノウハウ
実績を基づき、最適な機種選定をサポートするだけでなく、特殊仕様や大型設備の設計・製作にも柔軟に対応。お客様のユニークなニーズに応えます。
前後工程提案
ロールクラッシャー等前工程の粗粉砕機提案、粉末混合、粉末成形のノウハウも保有！一貫提案に魅力！
安心サポート
事前にテストをしてからの機械購入が可能であり、また粉砕刃等の消耗品在庫による迅速な故障対応で、導入後も安心してご使用いただけます。
粉砕後の細かさ、粉砕処理時間などの粉砕データ
| 素材名 | 投入時寸法(cm) | 使用スクリーン(mm) | 粉砕処理時間(kg・1時間) | 粉砕後粒径(μm)(メッシュ) |
|---|---|---|---|---|
| ネギ | 3 | φ0.3 | 3 | 118(120) |
| ニンジン | 3 | φ0.3 | 2 | 102(165) |
| ジイタケ | 3 | φ0.3 | 6 | 91(175) |
| 貝殻 | 1 | φ0.7 | 6 | 387(45) |
| 鉱石 | 3 | φ6 | 48 | 1～2mm |
NH-34Sを想定
| 素材名 | 投入時寸法(cm) | 使用スクリーン(mm) | 粉砕処理時間(kg・1時間) | 粉砕後粒径(μm)(メッシュ) |
|---|---|---|---|---|
| いりこ | 50 | φ6 | 20～100 | 1～2mm |
| たまご殻 | 30 | φ0.3 | 25～80 | 102(165) |
| シイタケ | 30 | φ0.3 | 20～50 | 98(170) |
| トウモロコシ | 10 | φ2 | 40～100 | 524(30) |
| 鉱石 | 30 | φ6 | 80～200 | 1～2mm |
NH-20S以上の大型機を想定
仕様表
| 形式 | 粉砕槽寸法(mm) | 外形寸法(W×L×Hmm) | 電源 | 消費電力(KW) | 重量(kg) |
|---|---|---|---|---|---|
| NH-34S | φ175×80 | 300x500x540 | 単相 100V | 0.75 | 25 |
| NH-20S | φ230×110 | 450x570x930 | 三相 200V | 1.5 | 75 |
| NH-30S | φ255×140 | 520x850x1000 | 三相 200V | 2.2 | 100 |
| NH-50S | φ290×140 | 520x880x1100 | 三相 200V | 3.7 | 130 |
| NH-100S | φ335×140 | 600x900x1100 | 三相 200V | 7.5 | 140 |
- 粉砕刃材質：SUS304・SUS420＋刃先超硬製・ステータ材質：SCS13
- 付属品：メッシュスクリーン6枚（φ0.3・0.4・0.7・2.0・3.0・6.0[mm]）
回収用袋上下1セット（ポリエステルフェルト製）
商品画像

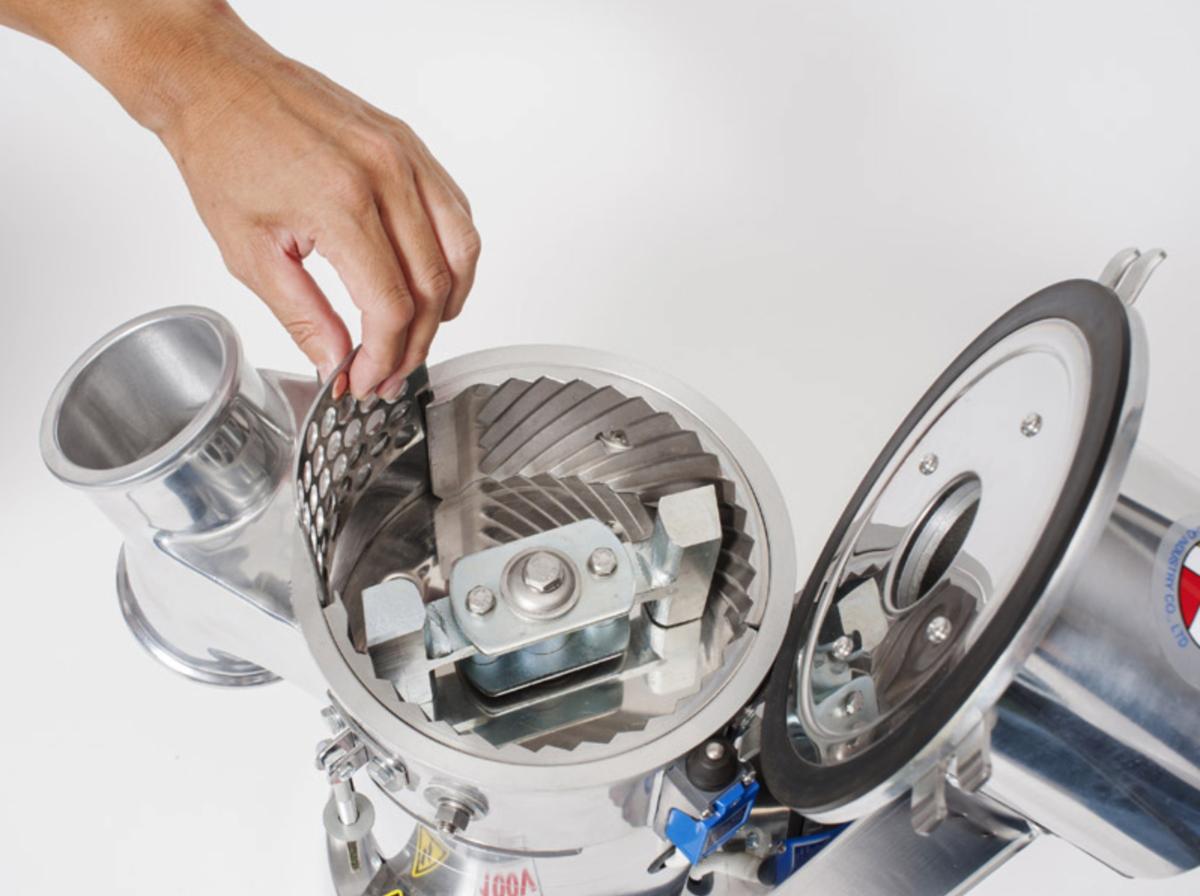

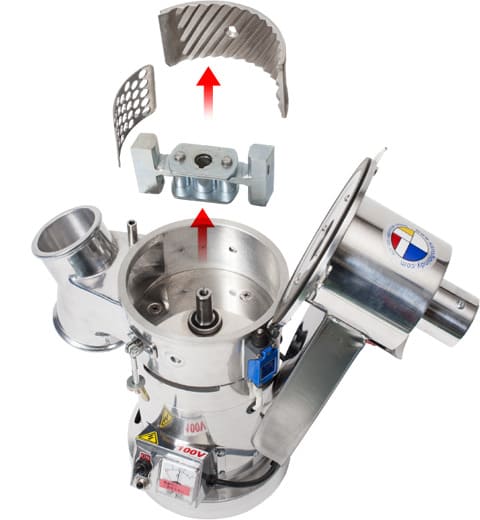

内部のパーツは取外すことが出来ます。パーツを取り外して洗浄ができるので食品等を扱う場合も衛生的です。

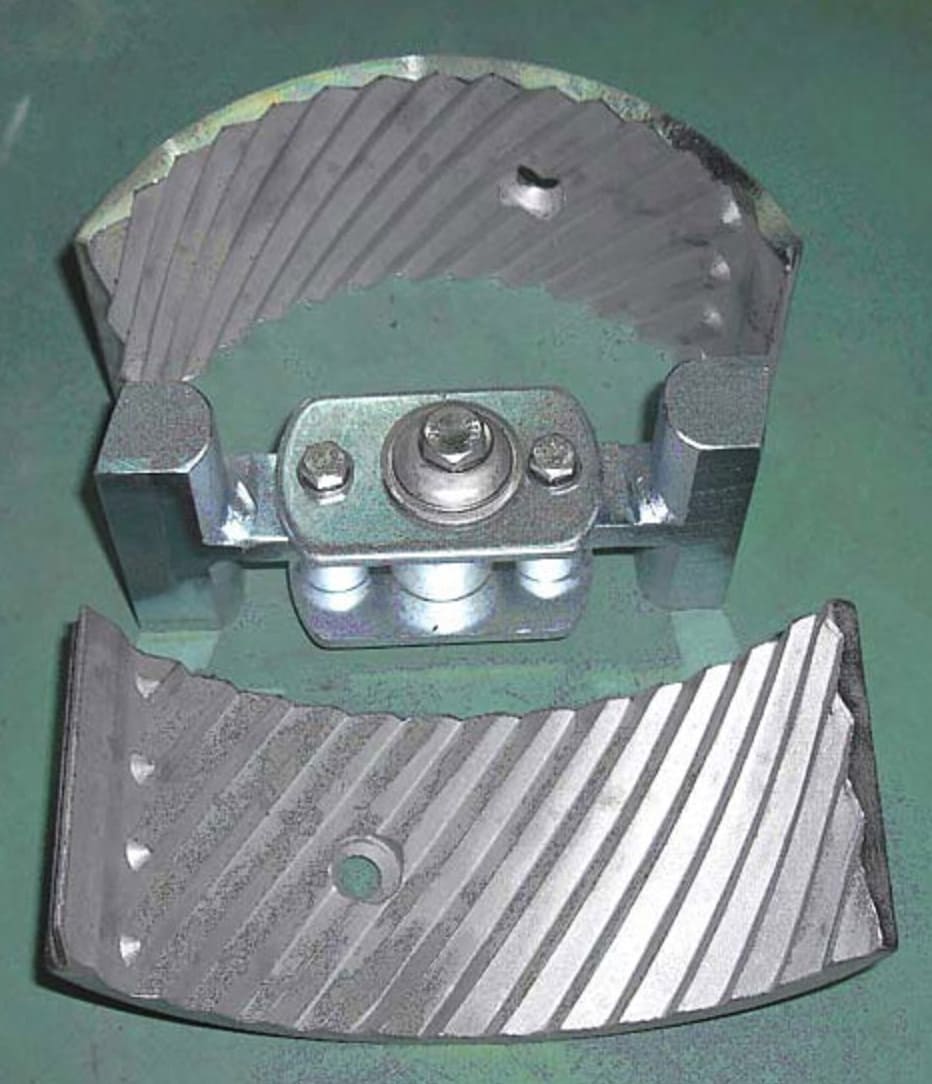

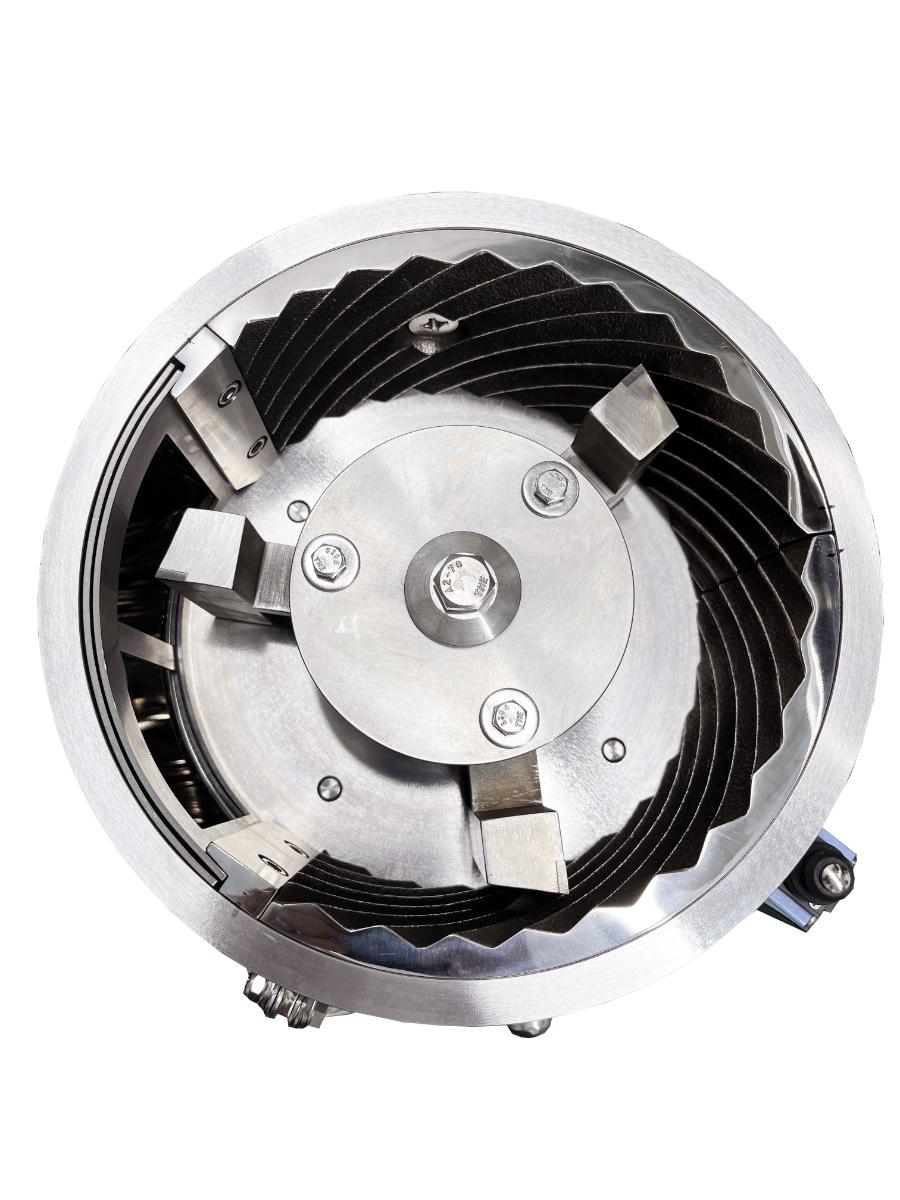

粉砕容器内部 型式：NH-34

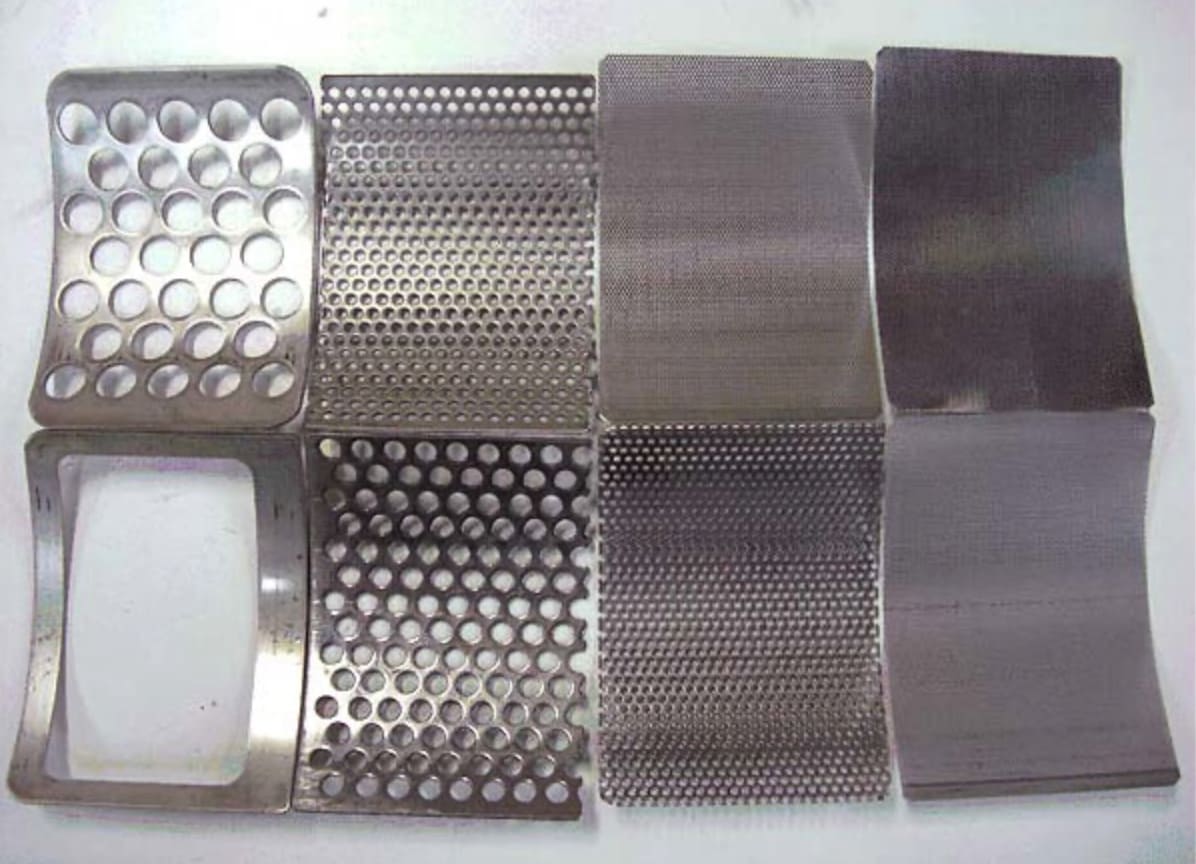

メッシュ
メッシュ

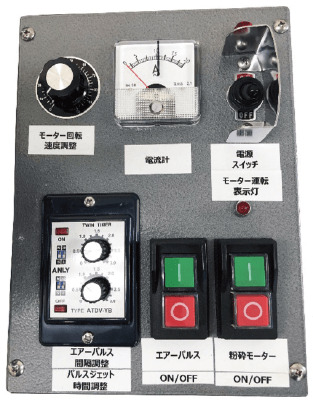

制御盤
型式：NH-20S
NH-20S＆ベルトコンベア
NH-30S
NH-30S＆ベルトコンベア＋回収装置簡易ユニット
大型機粉砕容器内部

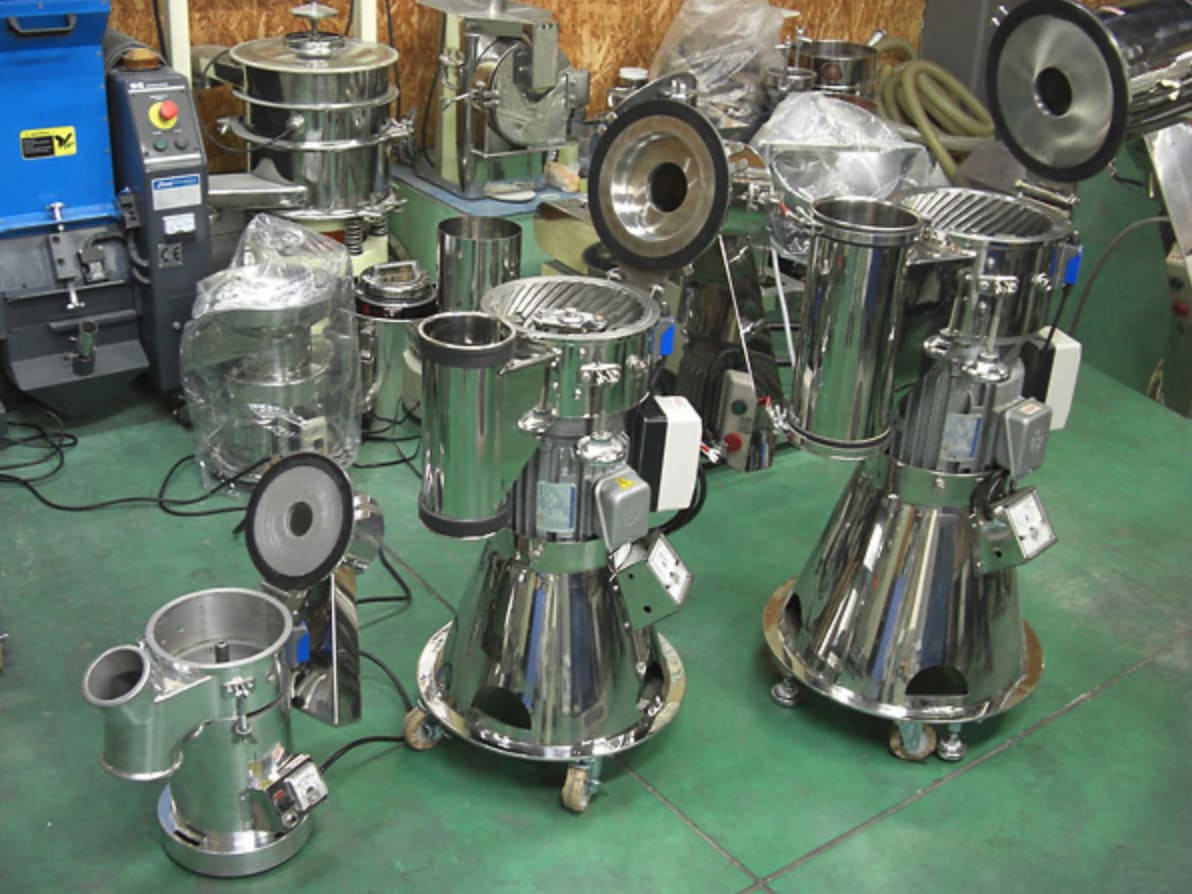

左：NH-34中：NH-20S
右：NH-30S
右：NH-30S

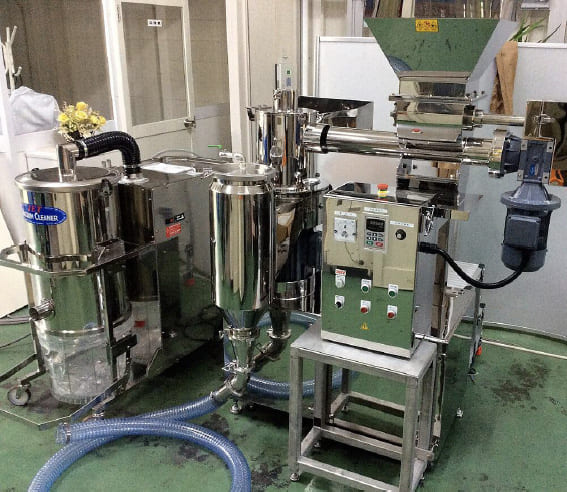

NH-100S（スクリューフィーダー＆プラスチックフィルタ採用粉末回収装置）

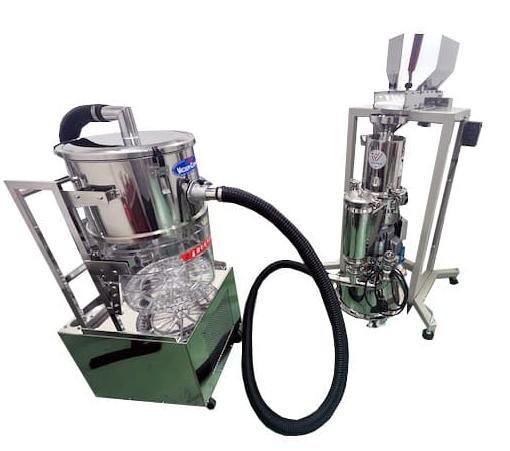

NH-20S（振動フィーダー＆プラスチックフィルタ採用粉末回収装置）一体ユニット型
ロール&ハンマークラッシャー
粗粉砕～微粉砕を一体化！
粗粉砕～微粉砕を一体化！

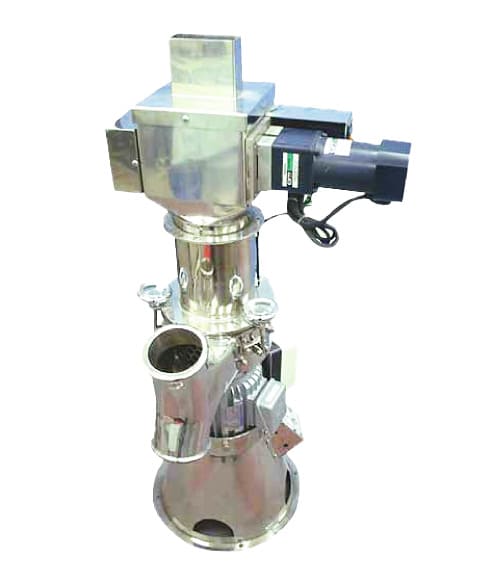

インバータ（回転数可変）仕様 ※オプション
インバータ（回転数可変）

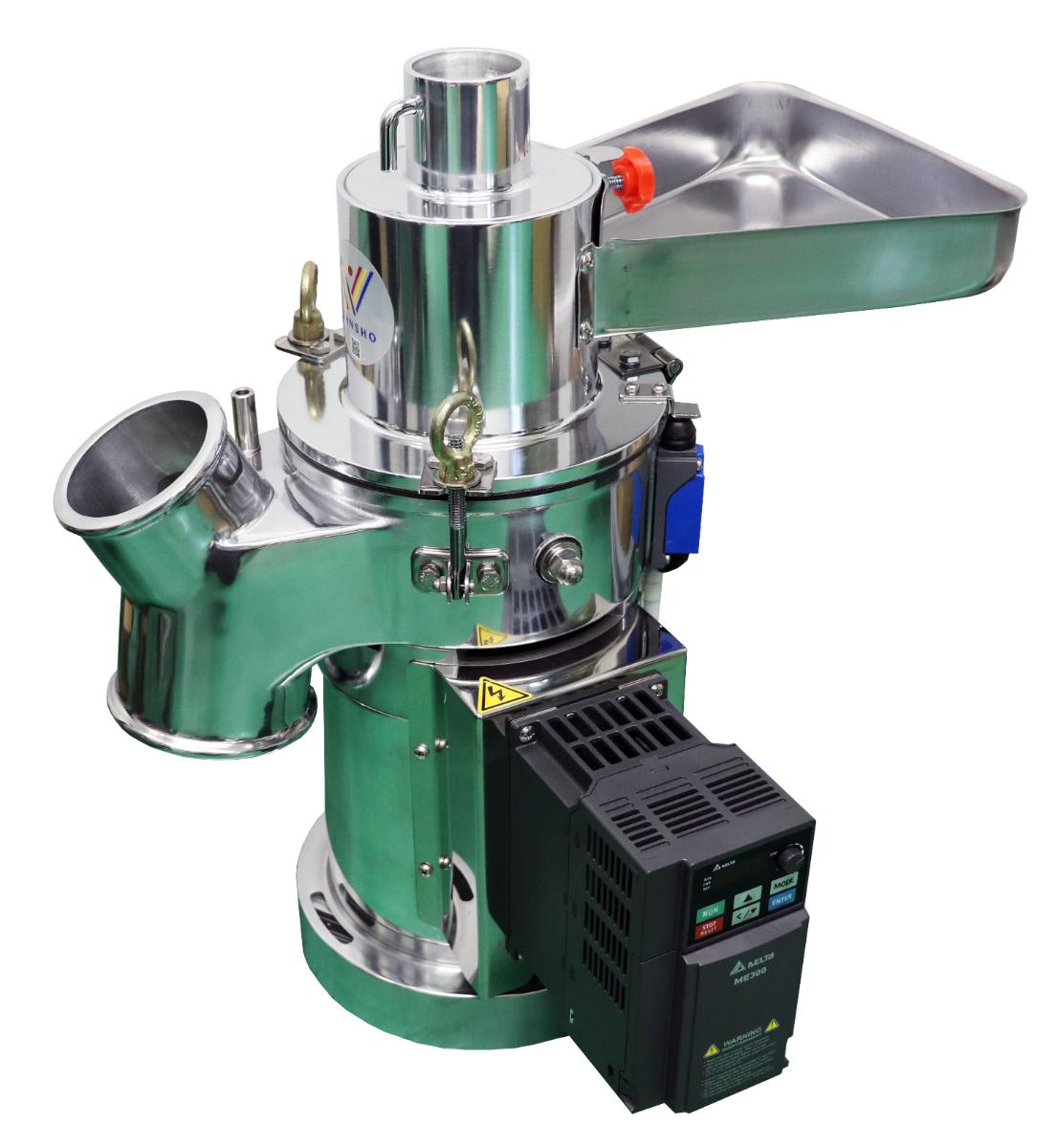

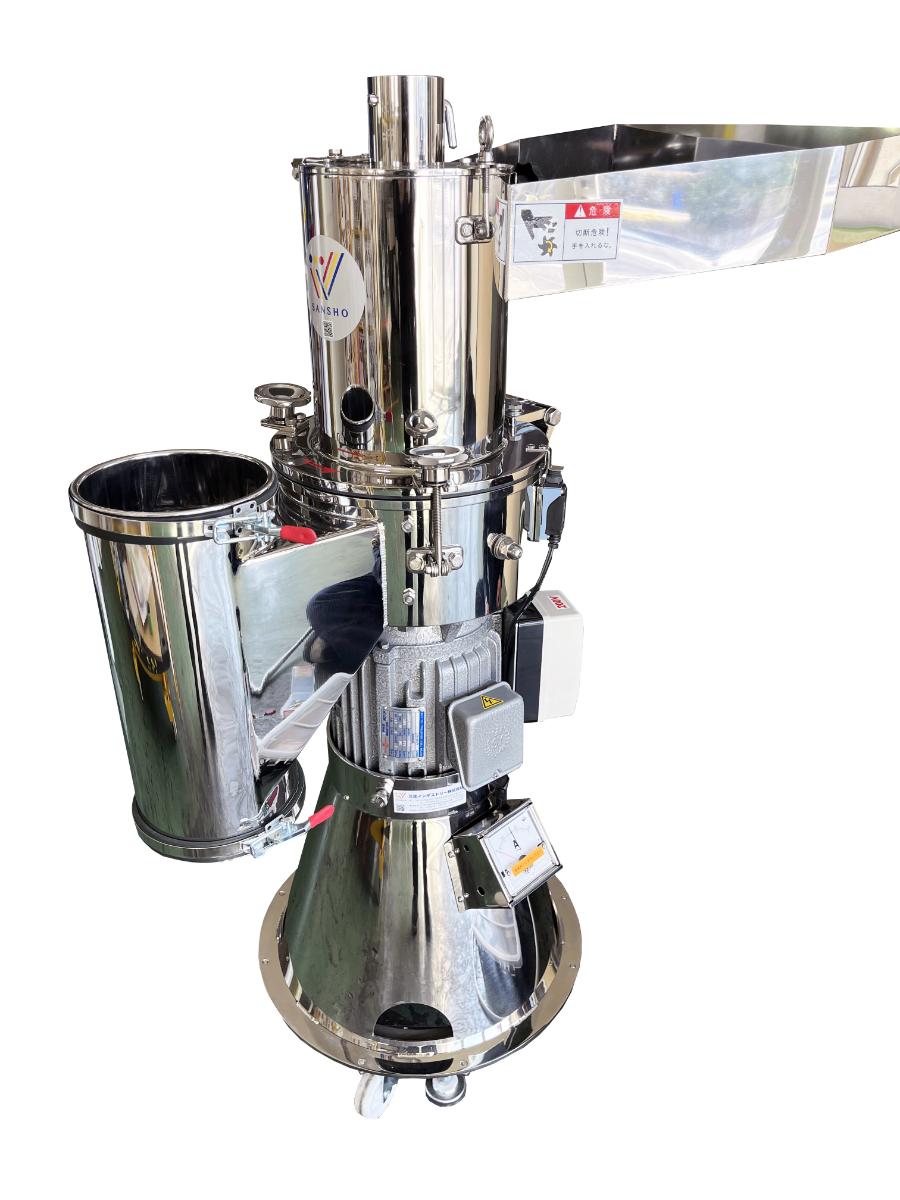

NH-34SCインバータ仕様
NH-34SCインバータ仕様

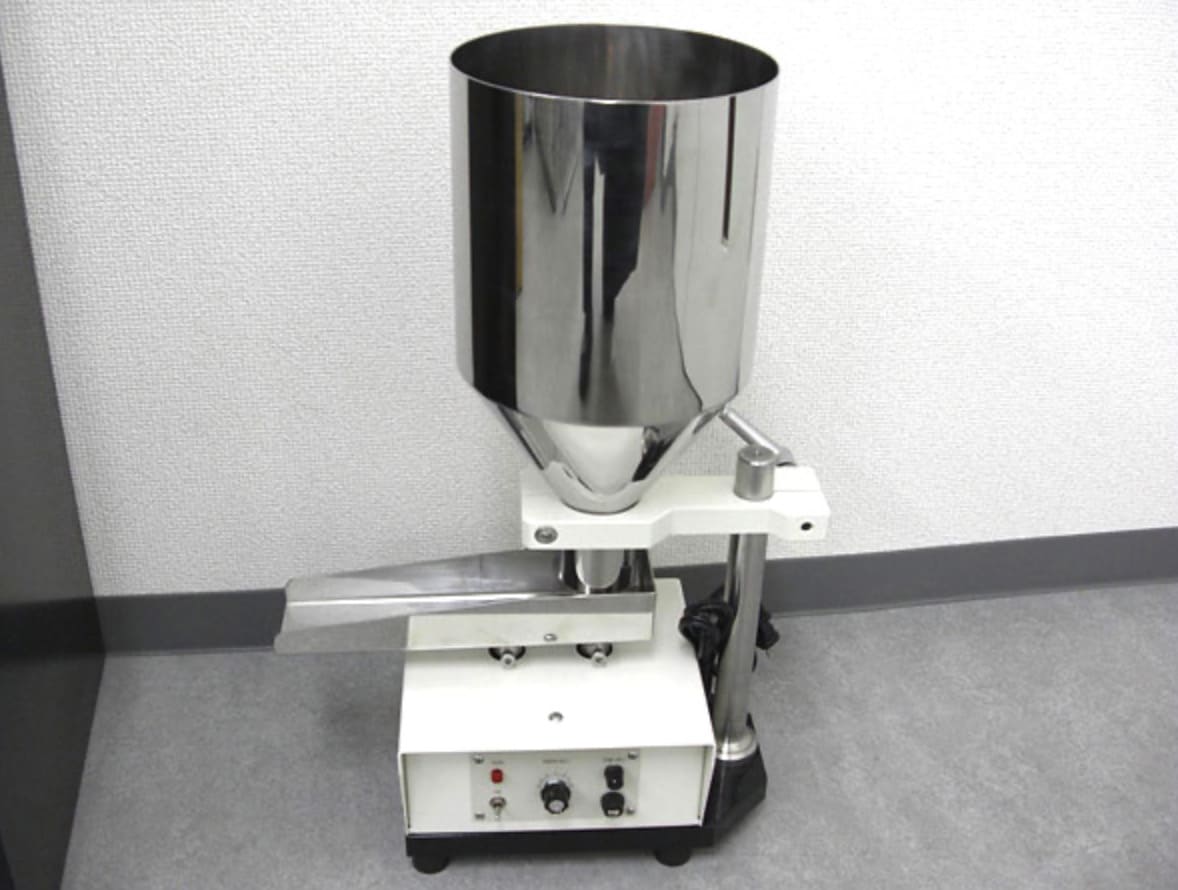

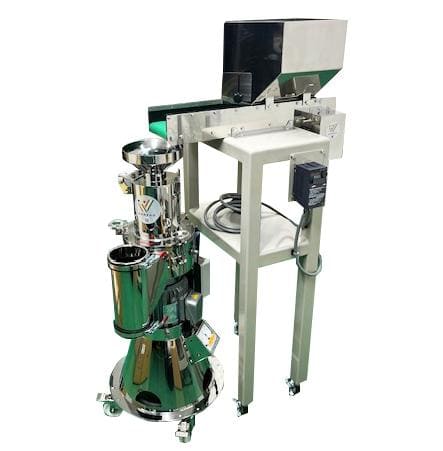

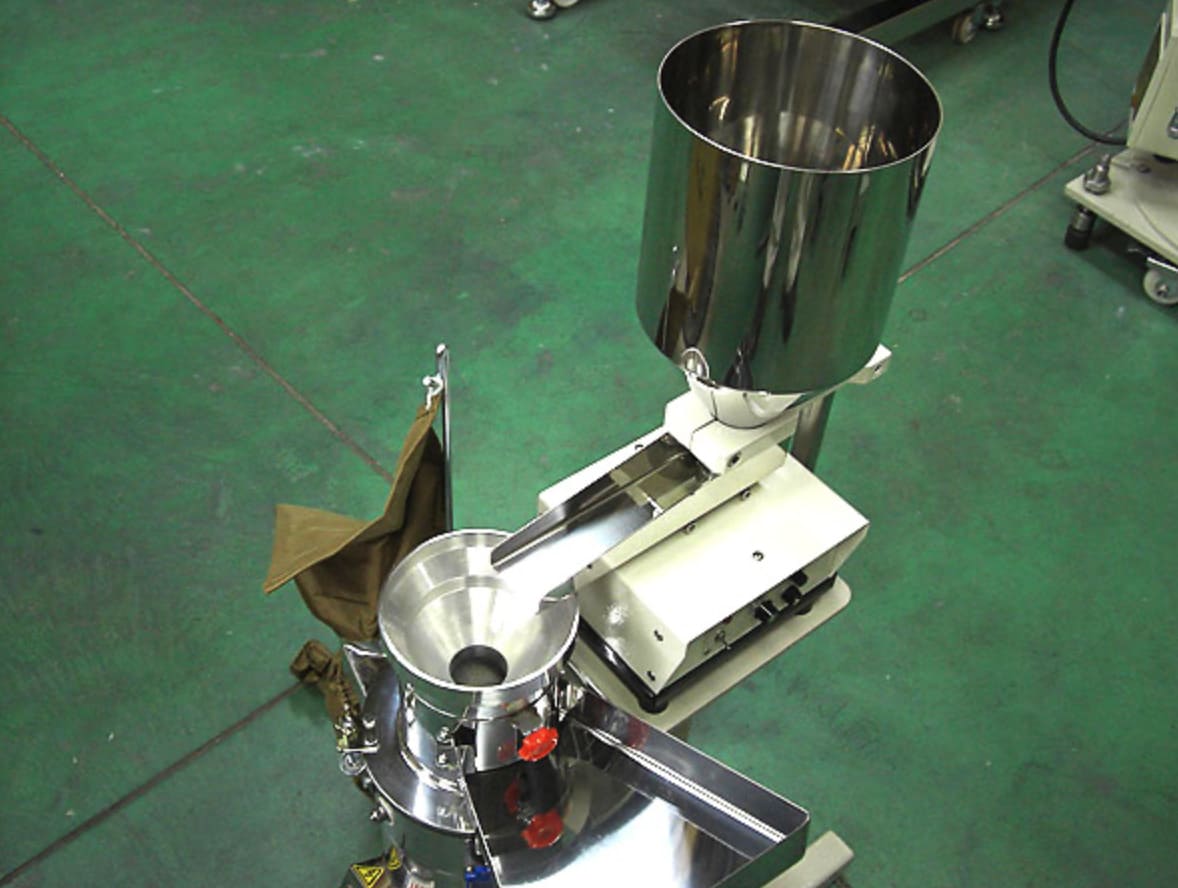

電磁フィーダ（原料自動供給）仕様 ※オプション（動画はクリックで再生します）

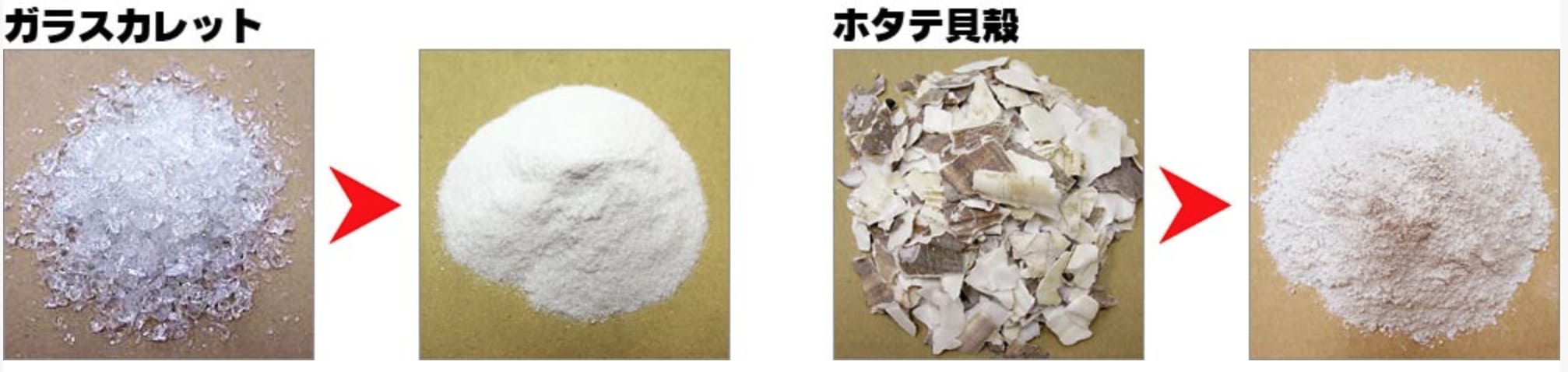

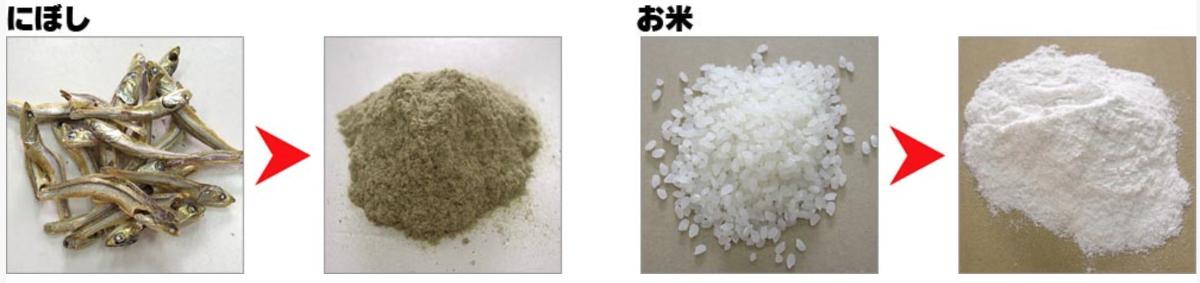

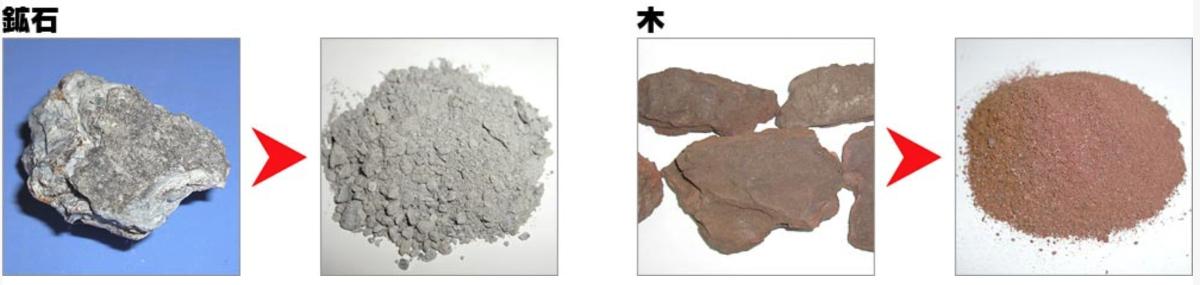

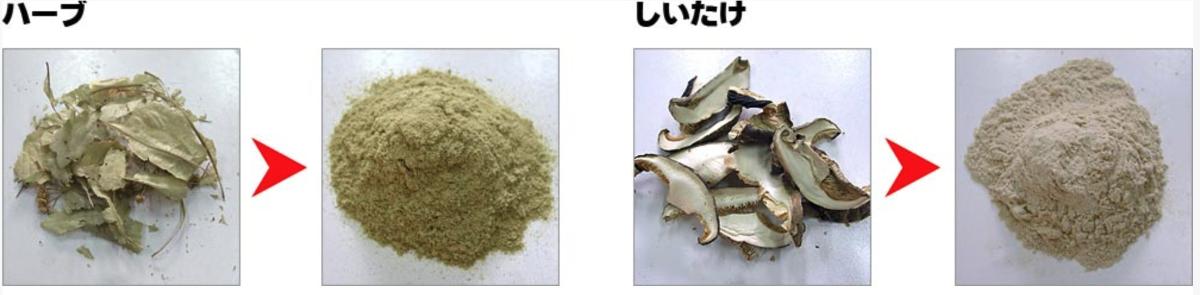

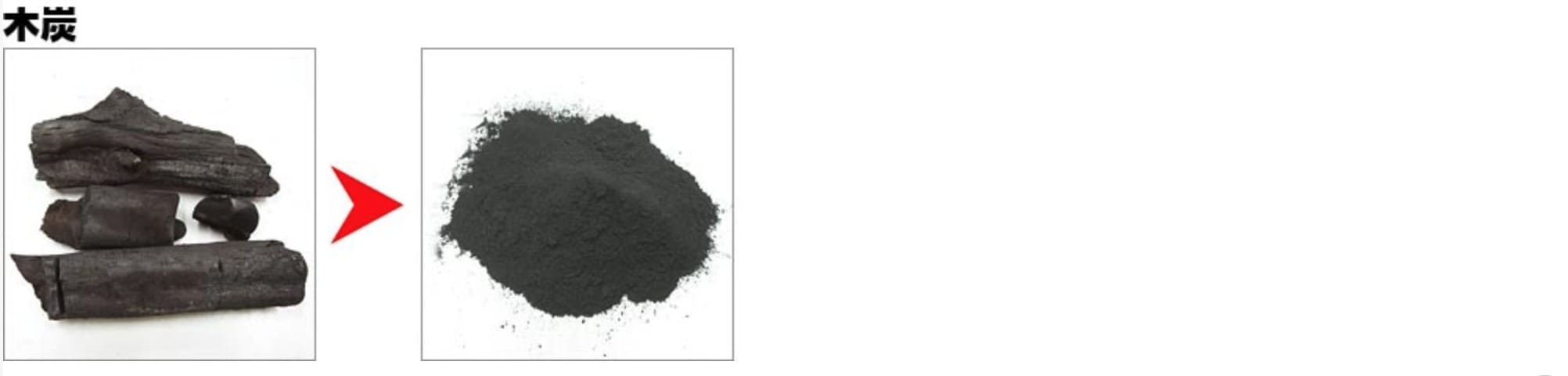

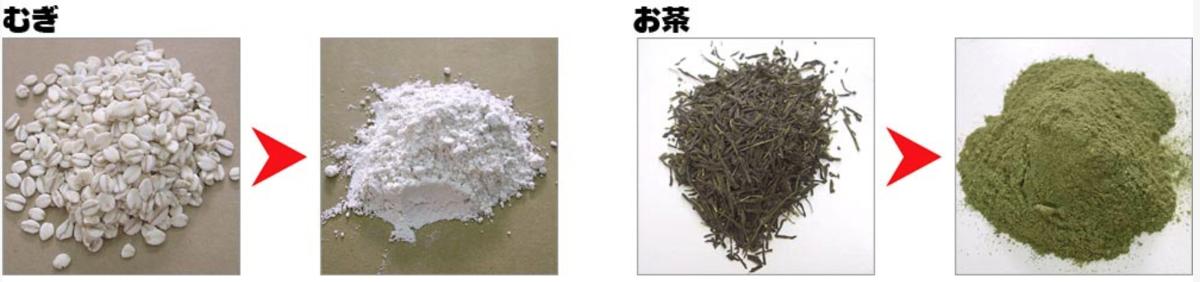

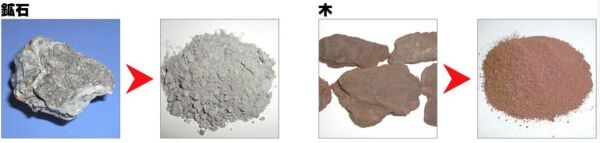

粉砕例
