簡易空送システム
エアー式搬送システム
必要なのはエアーだけ！
安全・簡単、エアー式搬送システム！！
簡易空送システム「Eジェッター」は、粉体・粒体・ペレット原料・小部品等の輸送を安全かつ簡単に行うためのシステムです。少量の圧縮空気の準備があれば、強力な吸引と吐出流を生み出せる画期的な装置です。
装置自体に駆動部の無いシンプル構造で故障リスクが極めて低く、メンテナンスも容易です。
長距離の搬送や重量物の輸送が必要な場合も、Eジェッターを搬送経路内に増設するだけで対応できるため、お客様の様々なニーズに柔軟に応じることができます。
特徴
【安全・低故障】駆動部のないシンプル構造
モーターやファンといった駆動部を持たないため、摩耗や故障のリスクが少なく、長期間にわたって安心してご使用いただけます。
爆発性の粉体や防爆エリアでの使用にも適しています。
爆発性の粉体や防爆エリアでの使用にも適しています。
【カスタマイズが容易】増設で長距離搬送に対応
長距離輸送や重量物の搬送が必要な場合、搬送経路内にEジェッターを増設するだけで、簡単に能力を増強できます。お客様の設置環境や用途に合わせた柔軟なシステム構築が可能です。粉粒体の場合、Eジェッター1台で約20[m]の搬送が可能。40[m]になれば、2台設置のカスタマイズ。
【高い汎用性】多様な原料・部品の搬送
粉体、粒体、ペレットはもちろん、小部品の搬送にも対応。幅広い種類の材料を、密閉されたチューブ内でクリーンかつ安全に輸送します。
用途
原料・製品の搬送
粉体、粒体、ペレットなどを、ある地点から別の地点へ効率的に輸送します。
クリーンルーム内での搬送
密閉輸送により、粉塵の飛散を最小限に抑え、クリーンな環境を維持します。
危険物やデリケートな材料の搬送
駆動部がないため、熱や摩擦が発生しにくく、熱に弱い材料やデリケートな材料の搬送にも適しています。エアー式なので、元から防爆構造。
三庄インダストリーが選ばれる理由
【実機テストが可能】あなたの材料でE-10型を試せます
送能力や最適な条件は、原料や設置環境によって様々です。弊社テストルームでは、実機（E-10型）を使い、お客様の実際の原料で輸送テストを実施できます。これにより、導入前に性能を確実に検証し、最適なシステムをご提案します。
一貫したソリューション
粉砕機、混合機、フィーダーなど、粉体加工の前後の工程に必要な機器を全て自社で取り扱っています。Eジェッターを組み込んだ、最適な生産ライン全体をご提案できます。
柔軟な特注対応
輸送能力、輸送距離、設置環境に合わせて、最適なシステムをカスタムメイドでご提案します。
本体材質・形状変更対応
SUS製、UHMV製、セラミックスリーブ製、PVC製、ヘルール型、ねじ型、フランジ型等のオーダーにも対応。
粉砕機の後工程提案
サイクロン上部に取り付け、定期的に回収容器内を負圧に！集塵機代わりに使用可能！
商品画像

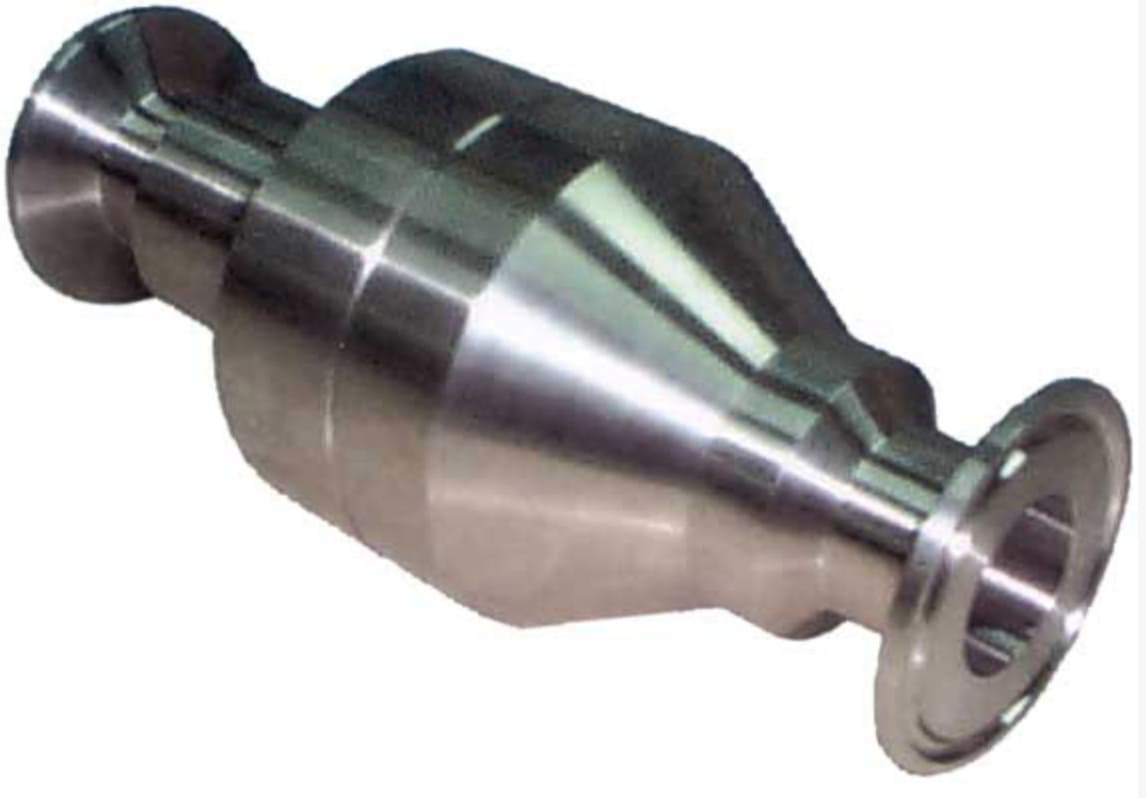

サニタリー仕様（SUS、フェルール接続）

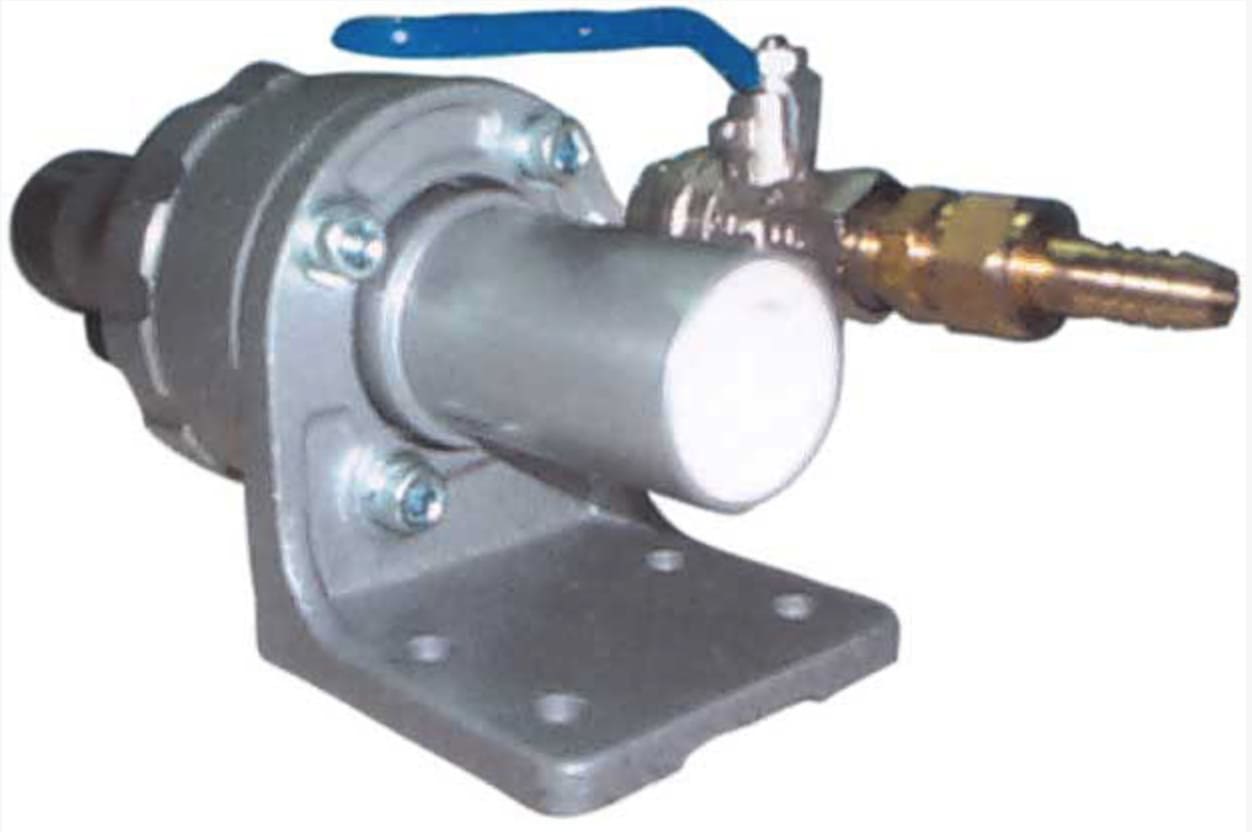

耐磨耗仕様

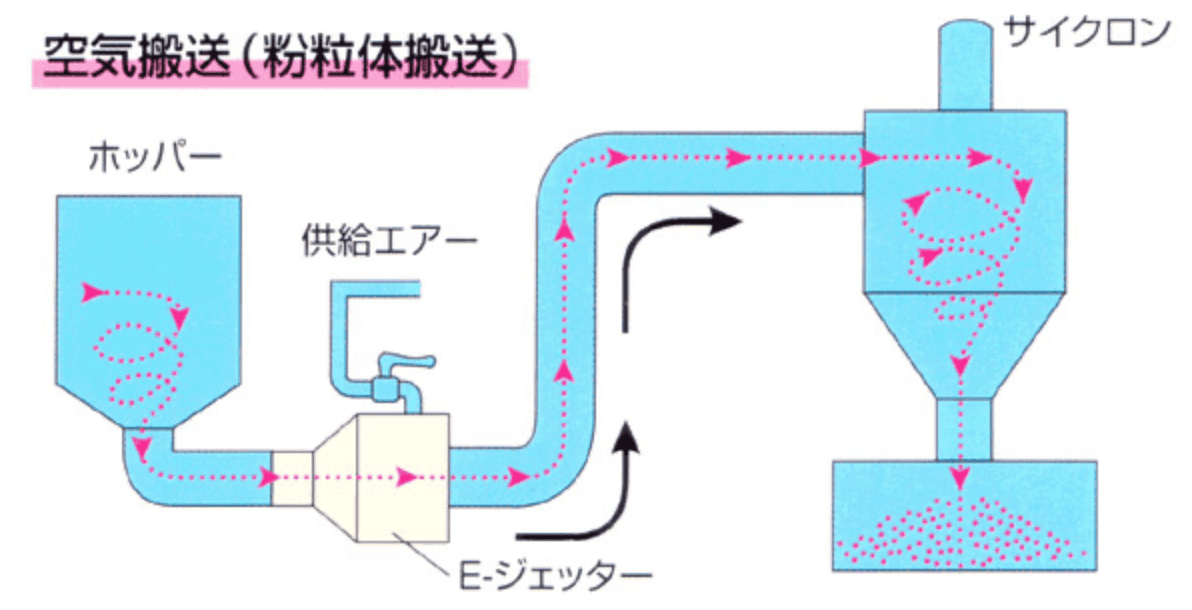

空気搬送

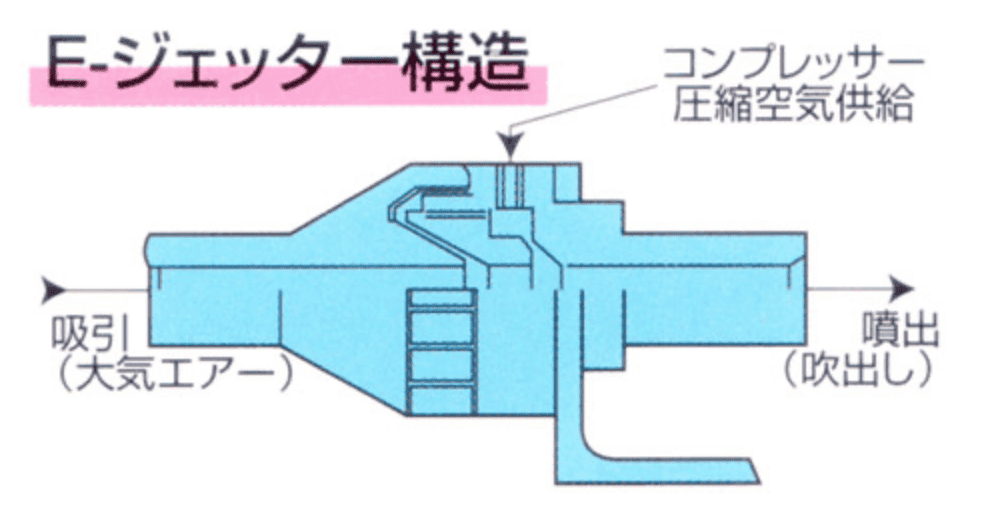

E-ジェッター搬送

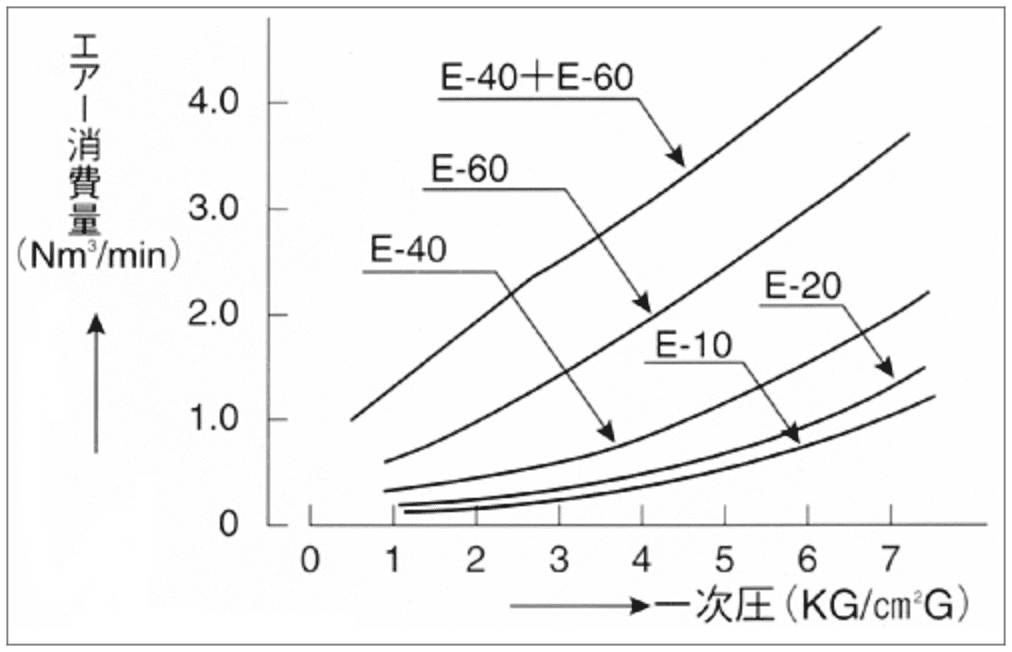

一次圧力とエアー消費量の関係
サニタリー仕様（SUS、フェルール接続）
仕様表
| 形式 | 供給エアー圧力(KG/cｍ³) | エアー消費量(Nｍ³/分) | 静風量(Nｍ³/分) | 真空度(cmHg) | 噴出量(Nｍ³/分) | コンプレッサー容量(HP) | ホーン(dB) |
|---|---|---|---|---|---|---|---|
| E-3型 | 5 | 0.12 | 0.28 | 30 | 0.7 | 2 | 74 |
| E-5型 | 5 | 0.25 | 0.50 | 28 | 1.4 | 3 | 82 |
| E-6型 | 5 | 0.30 | 0.70 | 25 | 1.7 | 3 | 82 |
| E-10型 | 5 | 0.35 | 0.90 | 31 | 1.9 | 5 | 85 |
| E-20型 | 5 | 0.55 | 3.00 | 12 | 3.8 | 7.5 | 85 |
| E-30型 | 5 | 0.80 | 4.00 | 6 | 5.0 | 10 | 85 |
| E-40型 | 5 | 1.00 | 5.00 | 6 | 7.0 | 10 | 85 |
| E-50型 | 5 | 2.00 | 7.00 | 6 | 10.0 | 15 | 85 |
| E-60型 | 5 | 2.50 | 9.00 | 6 | 14.0 | 20 | 85 |
| E-75型 | 5 | 3.00 | 15.00 | 5 | 20.0 | 30 | 85 |
| E-100型* | 5 | 5.00 | 28.00 | 4 | 36.0 | 50 | 85 |
| E-125型* | 5 | 6.00 | 32.00 | 4 | 44.0 | 75 | 85 |
| E-150型* | 5 | 7.00 | 45.00 | 4 | 65.0 | 75 | 85 |
- *はオーダー製品
- E-2型,E-200型は廃盤になりました。
- 上表の単位Nm³/分は標準状態における自由空気の容積（ｍ³）です。
