粉末成形金型
粉末成形特化型メーカーである三庄インダストリーの高精度金型

三庄インダストリーのプレス性能を最大限に引き出す。

三庄製の粉末成形金型は、長年の粉末成形機づくりで培ったノウハウをもとに設計。粉末成形を知り尽くしたクリアランス設計と材質選定が、当社の強みです!
振動ウェーブ成形プレス、ニュートンプレス、マイティプレスとの組み合わせで、複雑な形状も高密度に、高い再現性で成形。お客様の研究開発から生産までを強力にサポートします。

特徴

単位面圧力200MPa(約2,000kgf/cm2)標準化
精密ラッピング(鏡面)仕上げ
金型外寸Φ140までシリーズ化(Φ5~Φ50成形外寸)
両軸成形を可能にするFLスペーサー付き
簡単脱型ムーバー付き
優れた検査体制。三次元測定機により合格した金型のみを出荷しています。(検査表添付可)

多種類の材質で実績あり

超硬製
  • 単位面圧力200MPa(約2,000kgf/cm2)標準化
  • SKD製と比較して、30倍以上の耐摩耗性を有し長寿命
  • 摩耗の多いダイのみ超硬にすることで、コストを抑えることも可能
SKD製
低価格仕様!ファインセラミックスなど摩耗性の高い粉末を除き、試作型としておすすめです。
その他材質
  • セラミックスダイス、SUSダイス、樹脂ダイス
  • 粉末の動きが確認できる透明ポリカダイス
コーティング金型
DLC及びセラミックコーティングが可能

粉末成形金型について

金型の見積もりに必要な情報について
  • 丸形ダイスの例:直径Φ×充填深さ(mm)
  • 角柱ダイスの例:辺×辺×充填深さ(mm)(長方形も可)
  • リングダイスの例:外径×内径×充填深さ(mm)
その他、接粉部材質をご指定ください。
使用予定のプレスが分かれば、使いやすくなるように設計可能です。
基本的には超硬製をおすすめしていますが、その他各種材質でもご相談ください。
その他特注仕様にも対応!
  • 異形状や分割型
  • セラミックダイス
  • ダイセット組込み式、全自動成形プレス用ダイス
  • 成形面圧200MPa以上にも対応
  • 単結晶引き上げ用の六角ダイスも製作可能(るつぼへ成形品を効率よく充填可能)

商品画像

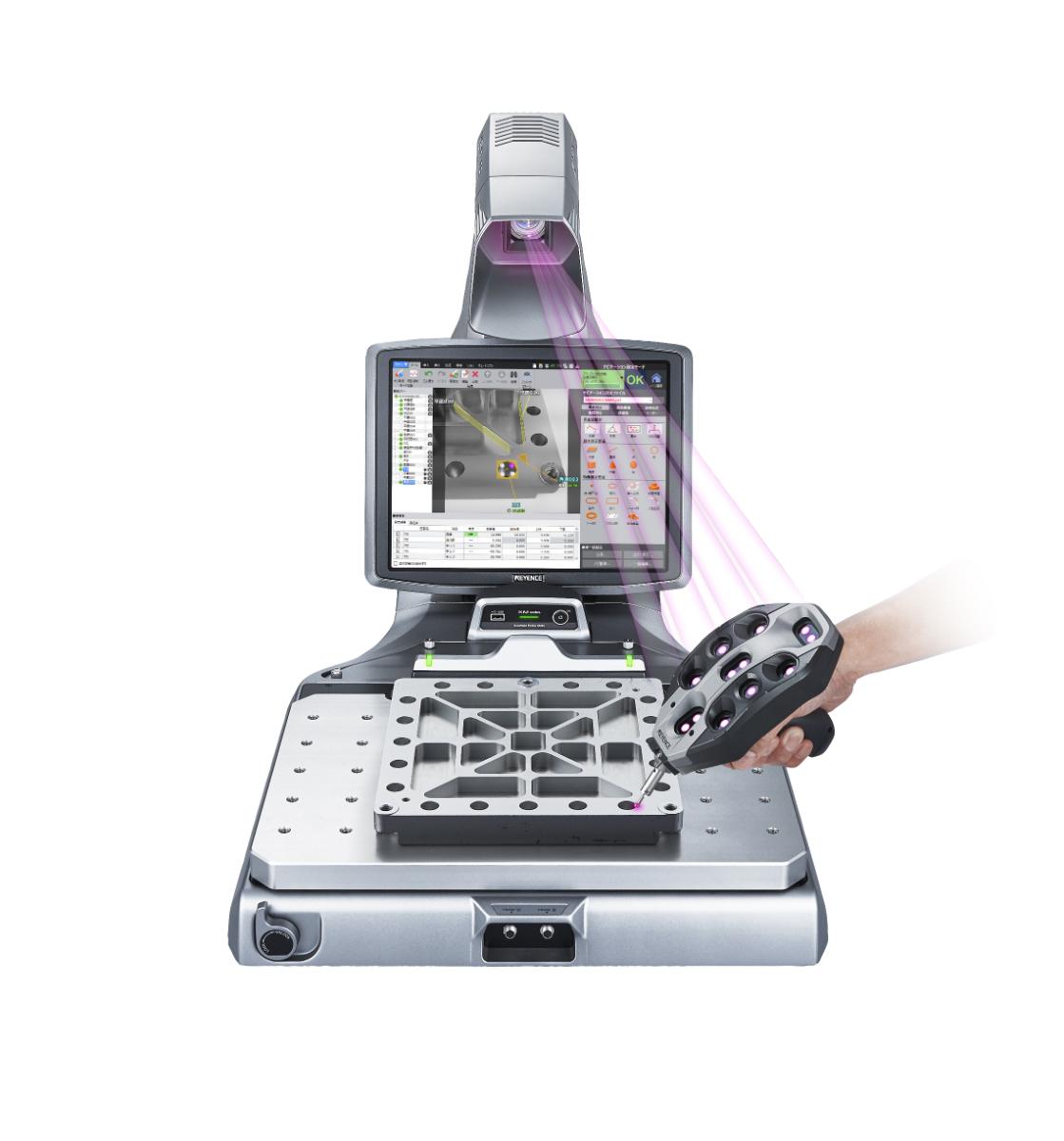

三次元測定機
三次元測定機

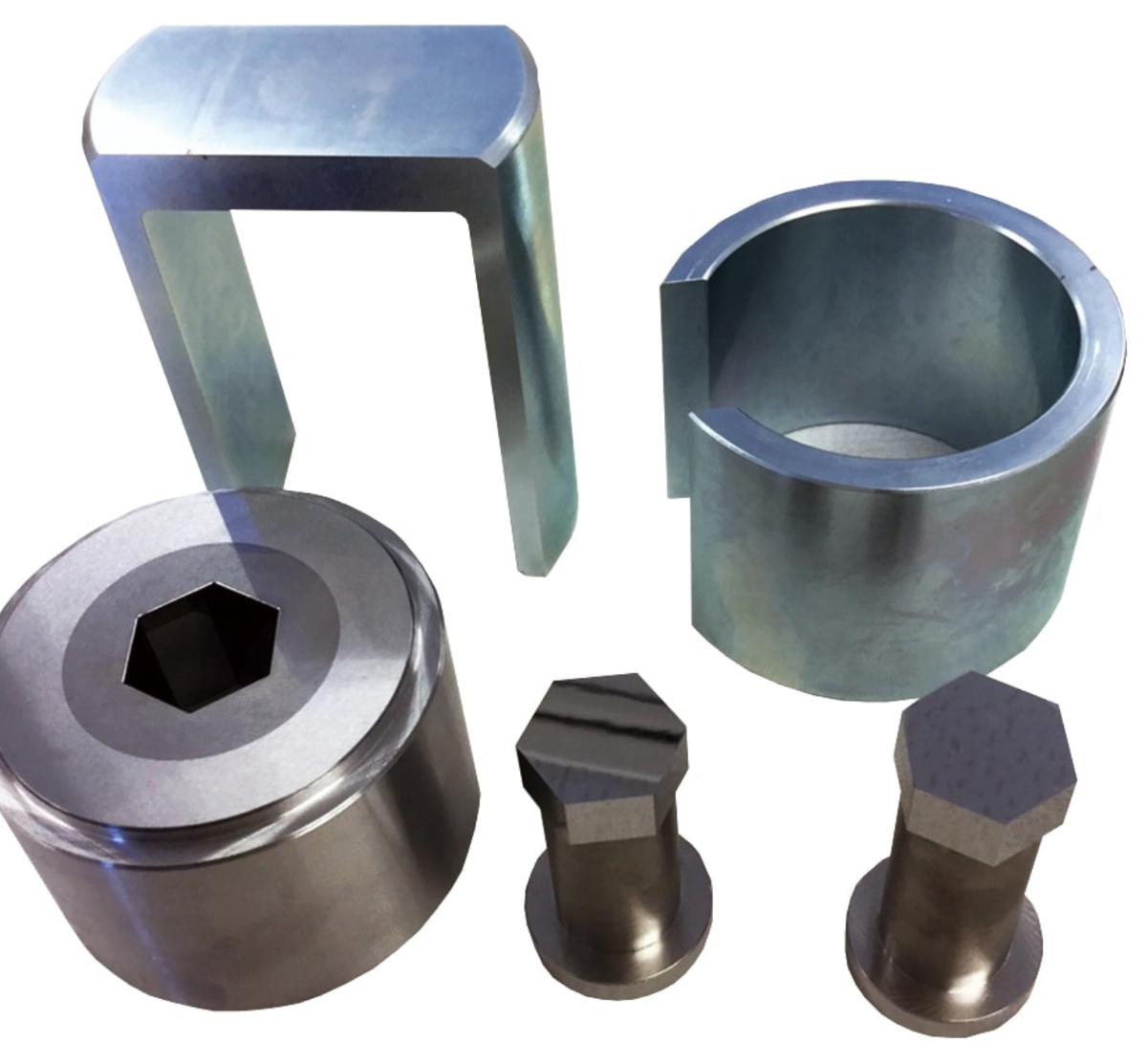

単結晶引き上げ用ダイス
単結晶引き上げ用ダイス

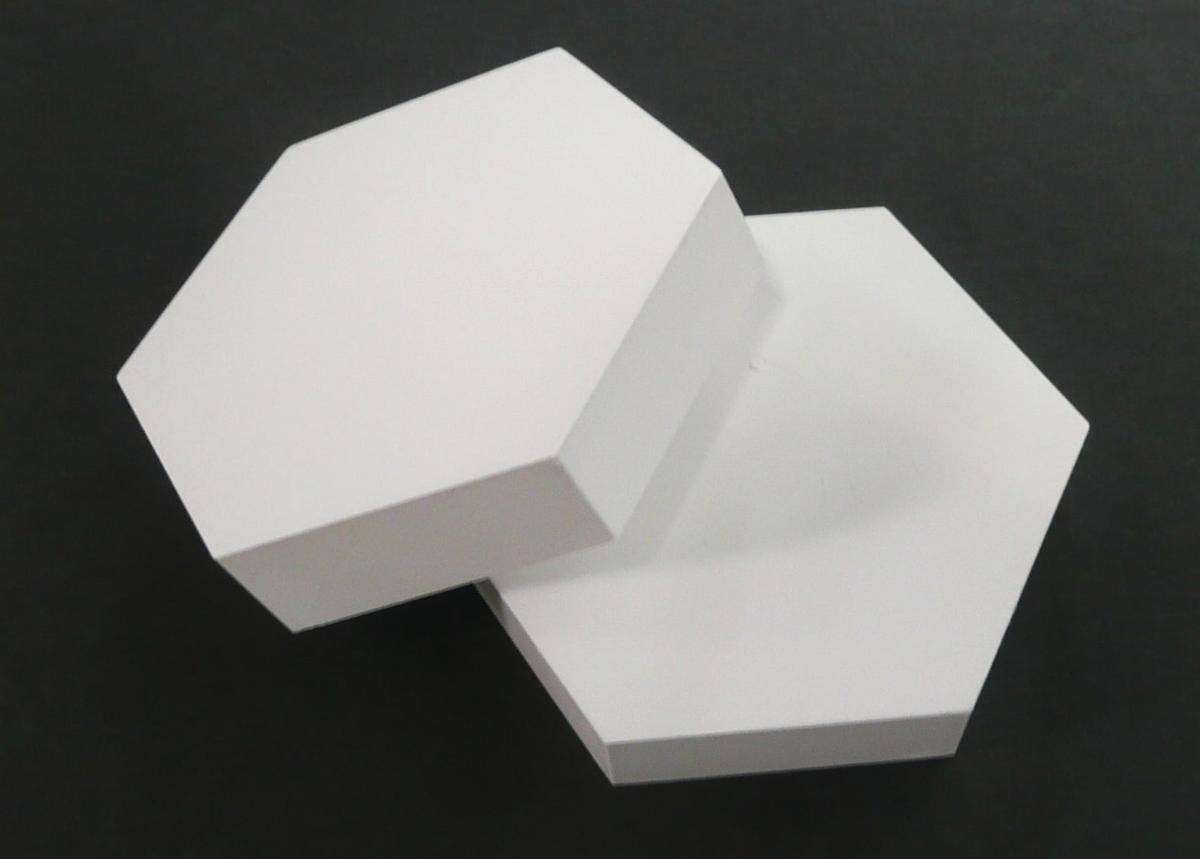

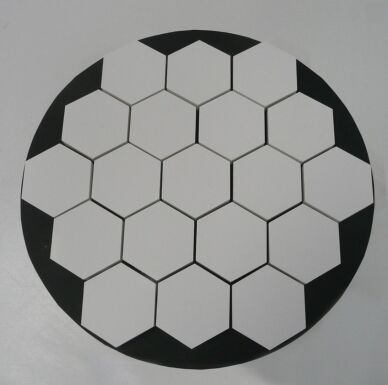

正六角形成形品
正六角形成形品

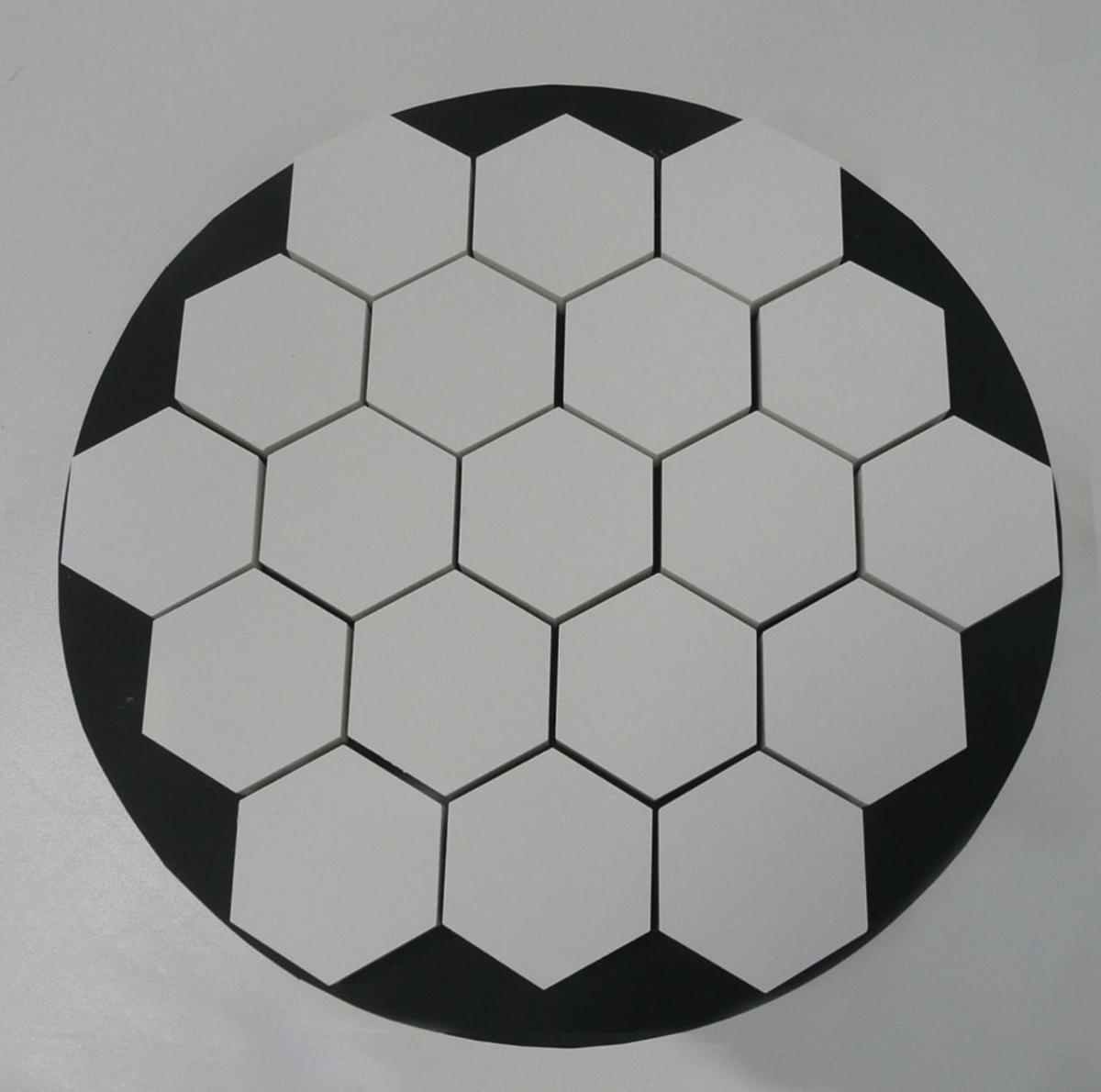

るつぼ充填イメージ
るつぼ充填イメージ

スタンダード品

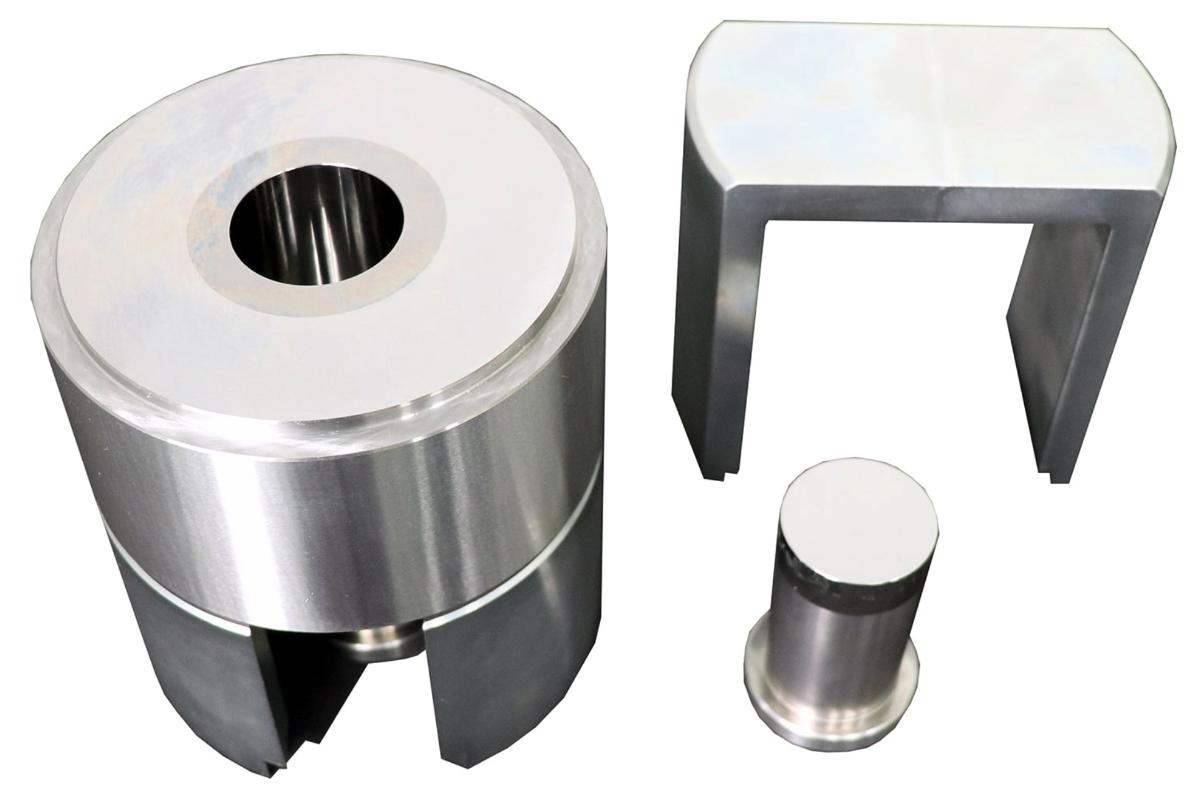

丸型ダイス
丸型ダイス

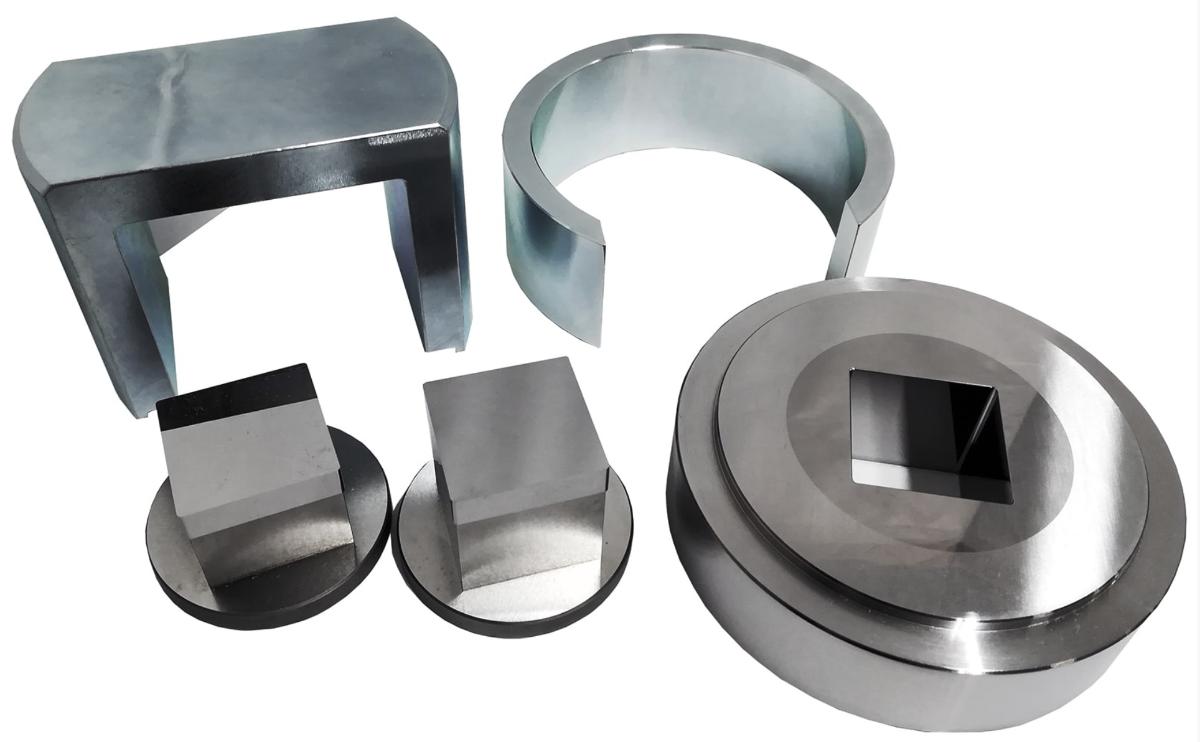

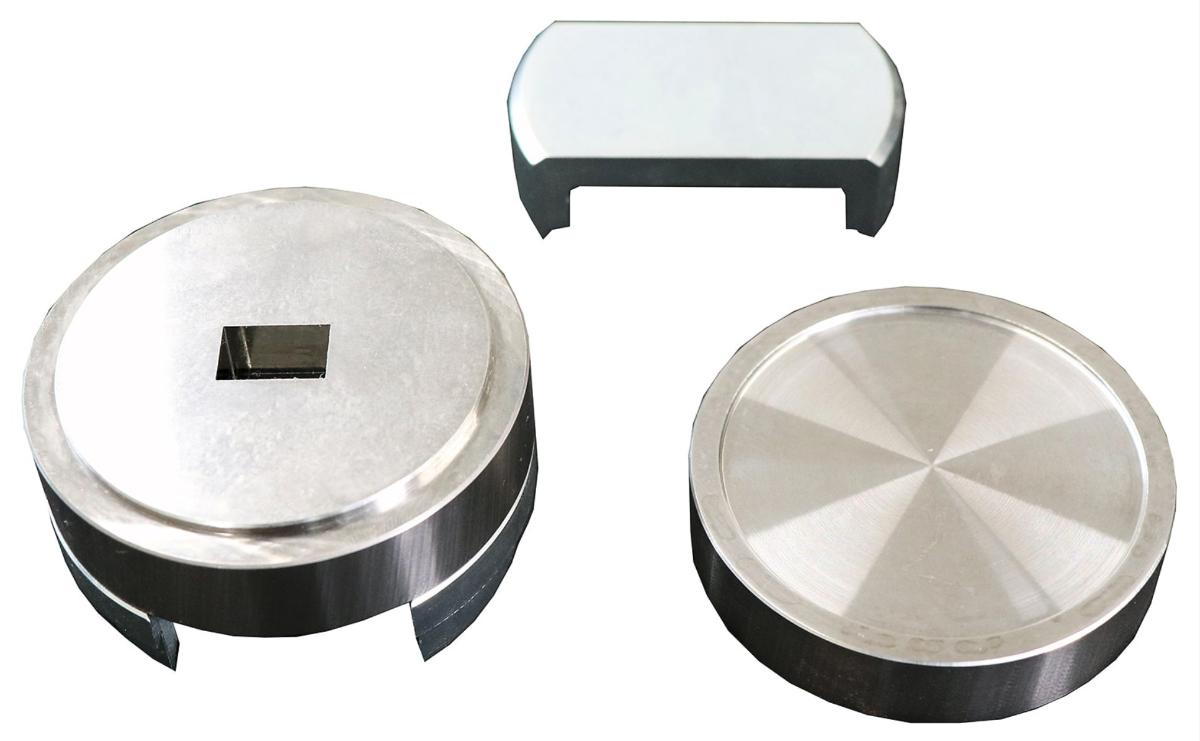

角柱ダイス
角柱ダイス
リングダイス
リングダイス

特注品

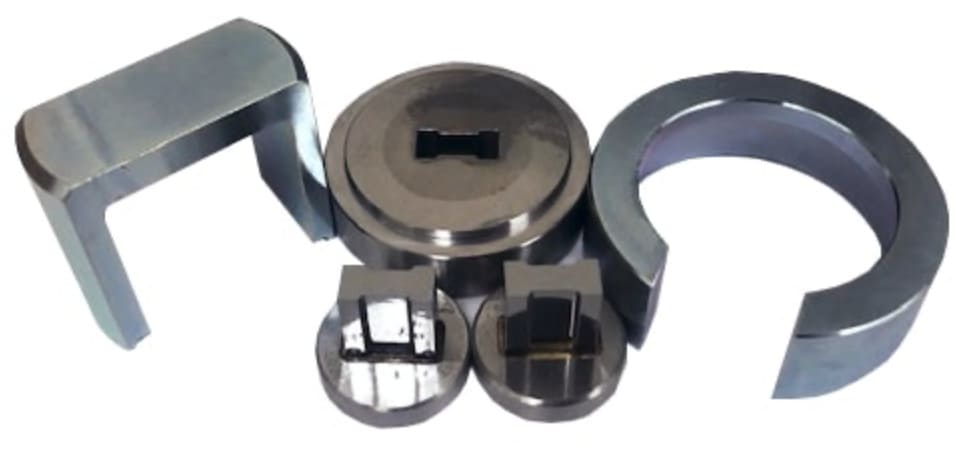

異形ダイス
異形ダイス

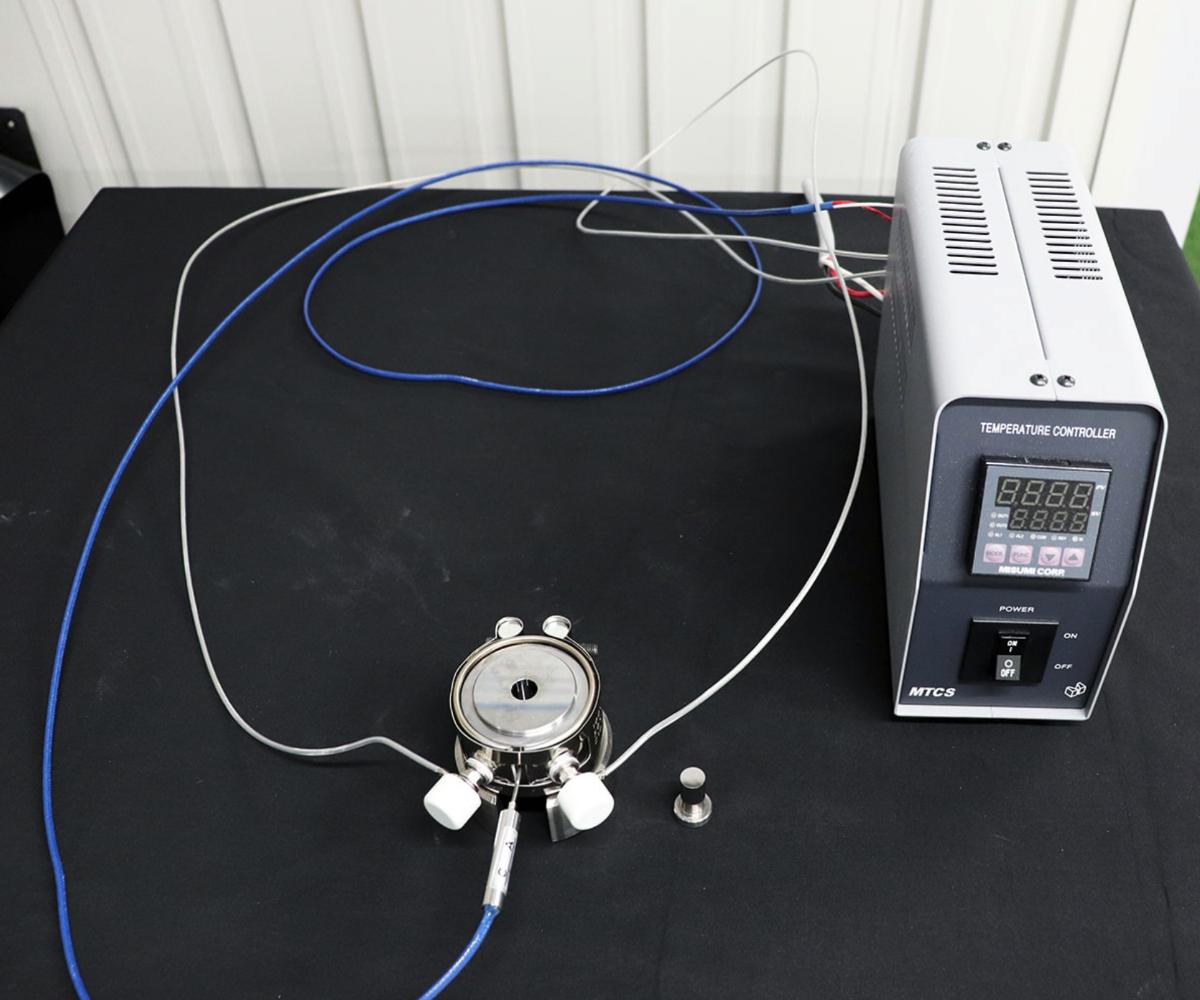

ヒーターダイス
ヒーターダイス

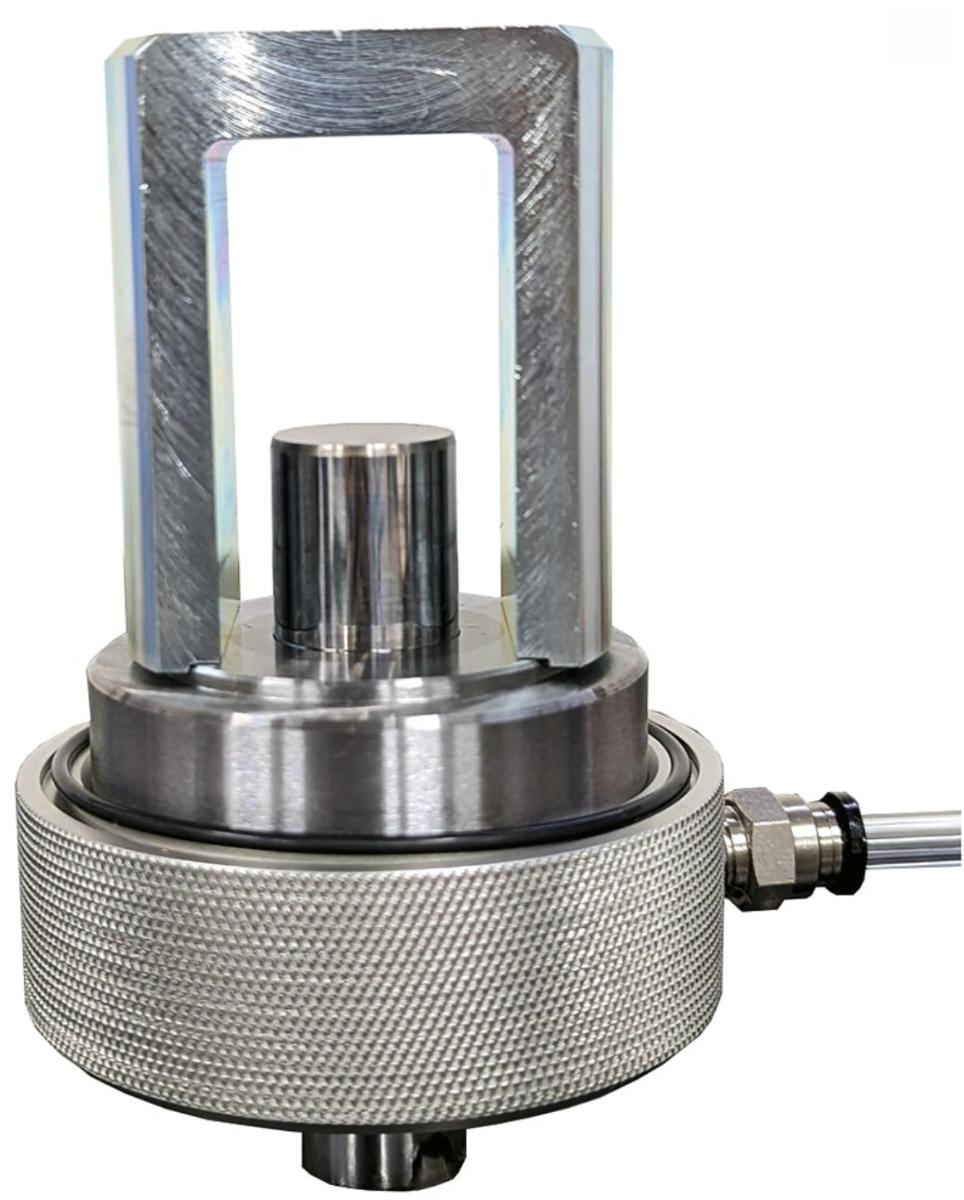

真空ダイス
真空ダイス

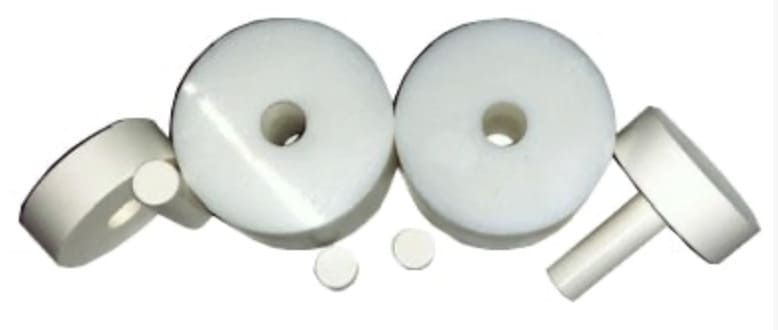

セラミックダイス(アルジル)
セラミックダイス(アルジル)

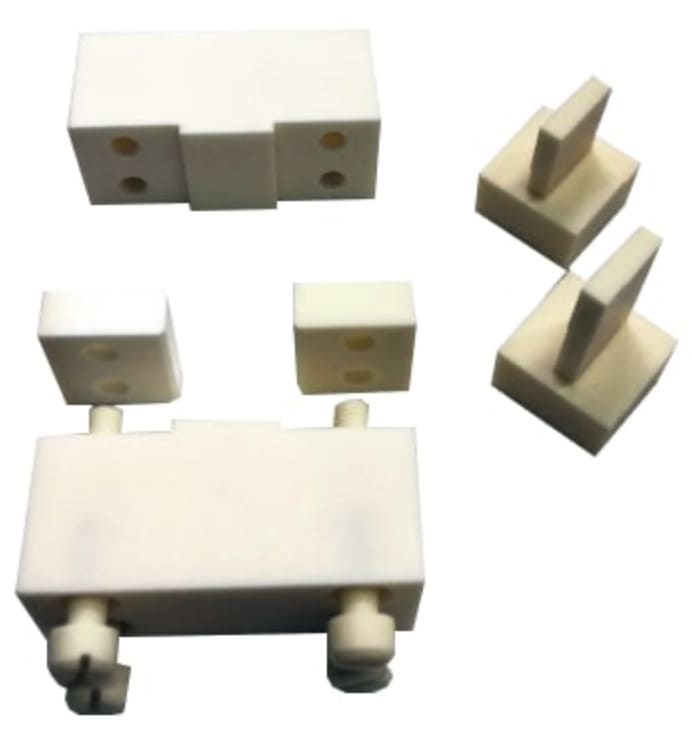

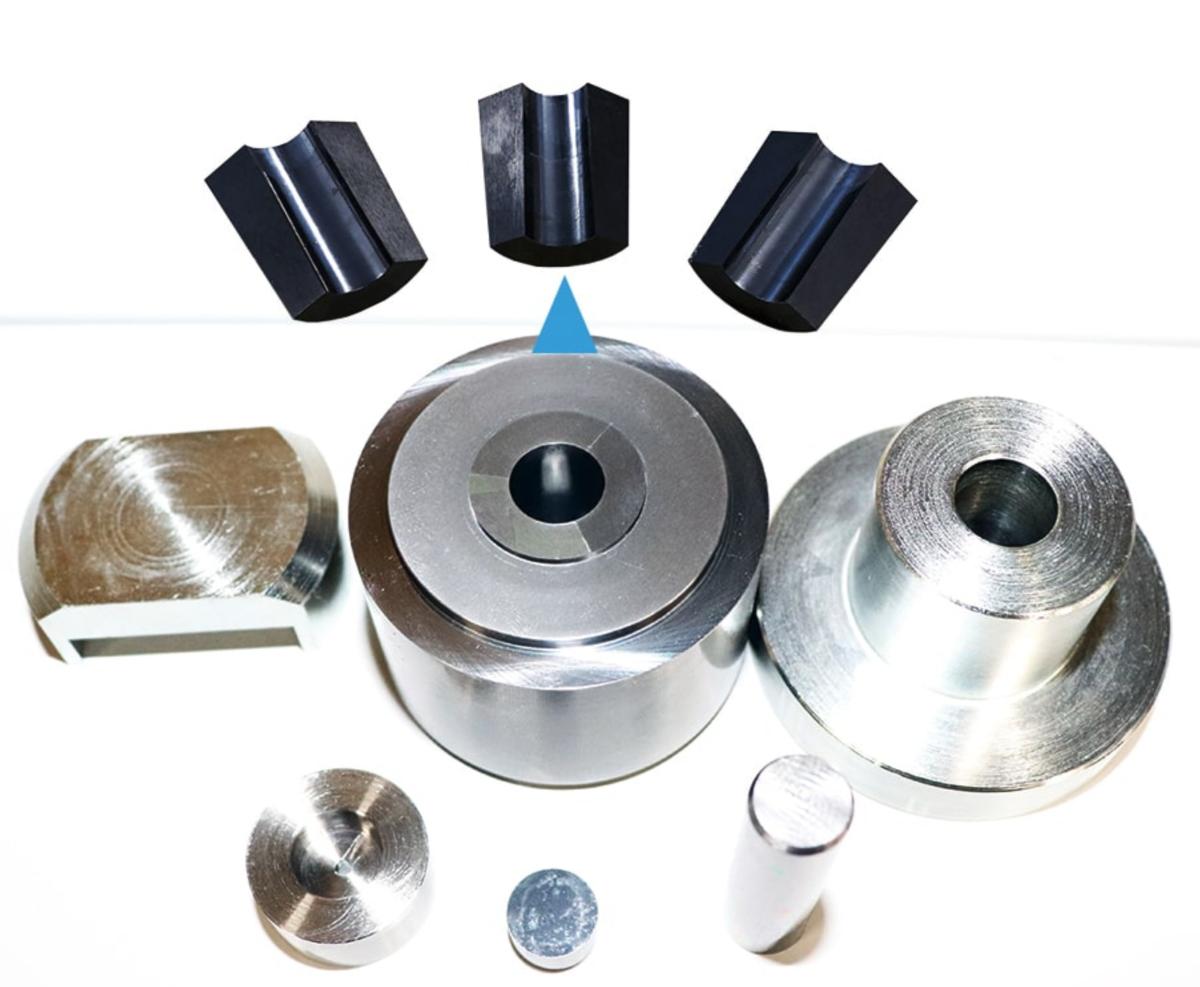

セラミックダイス(アルミナ割型)
セラミックダイス(アルミナ割型)
アンビルダイス
アンビルダイス

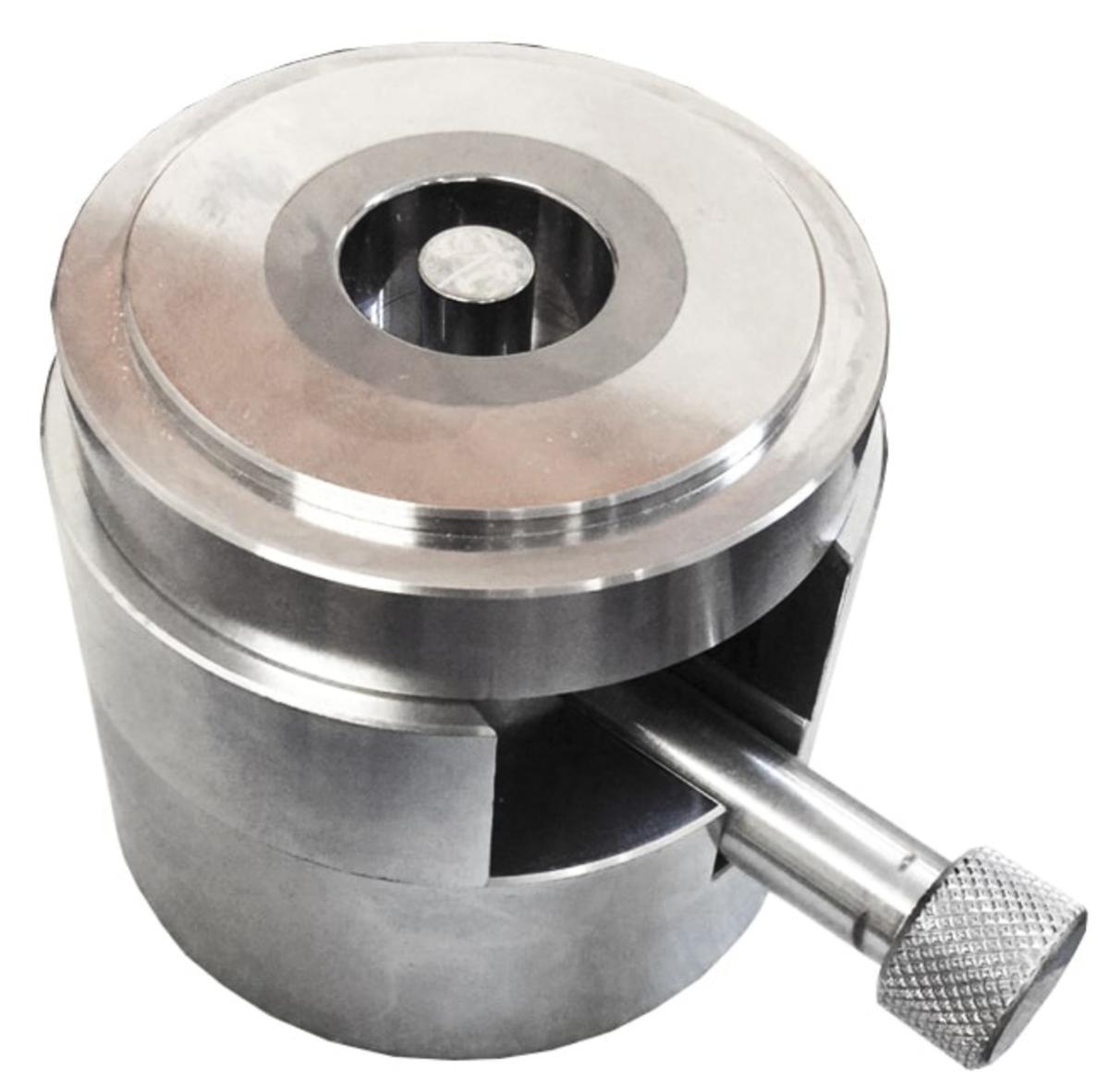

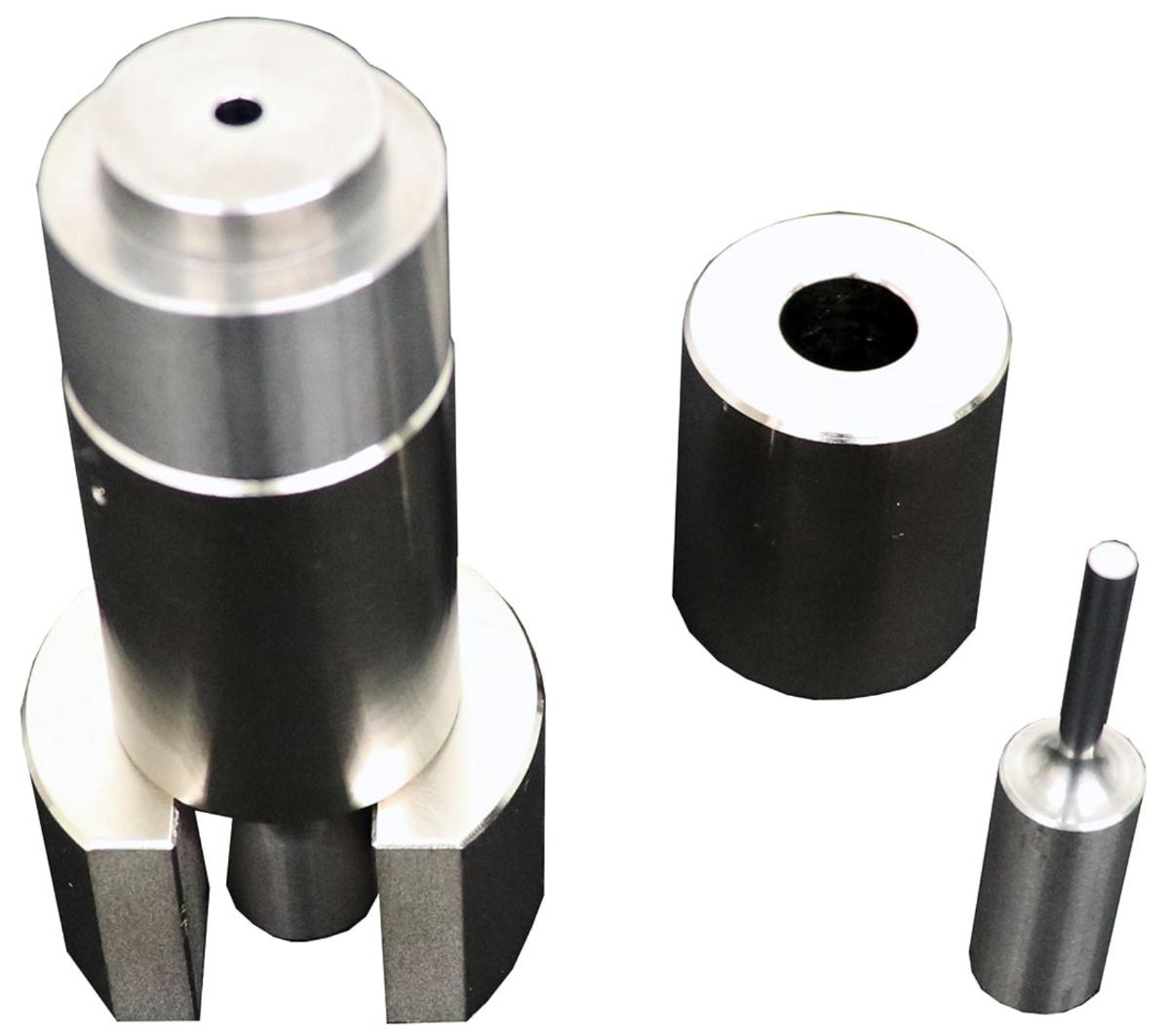

小径ガイド付きダイス
小径ガイド付きダイス
3分割ダイス
3分割ダイス
