振動ウェーブ成形プレス
振動充填・両軸成形・高密度均一成形

粉体自身が密度管理！
高密度化自動粉体成形機！
概略：自動化と振動成形で、高密度・高均質な成形を、より手軽に。

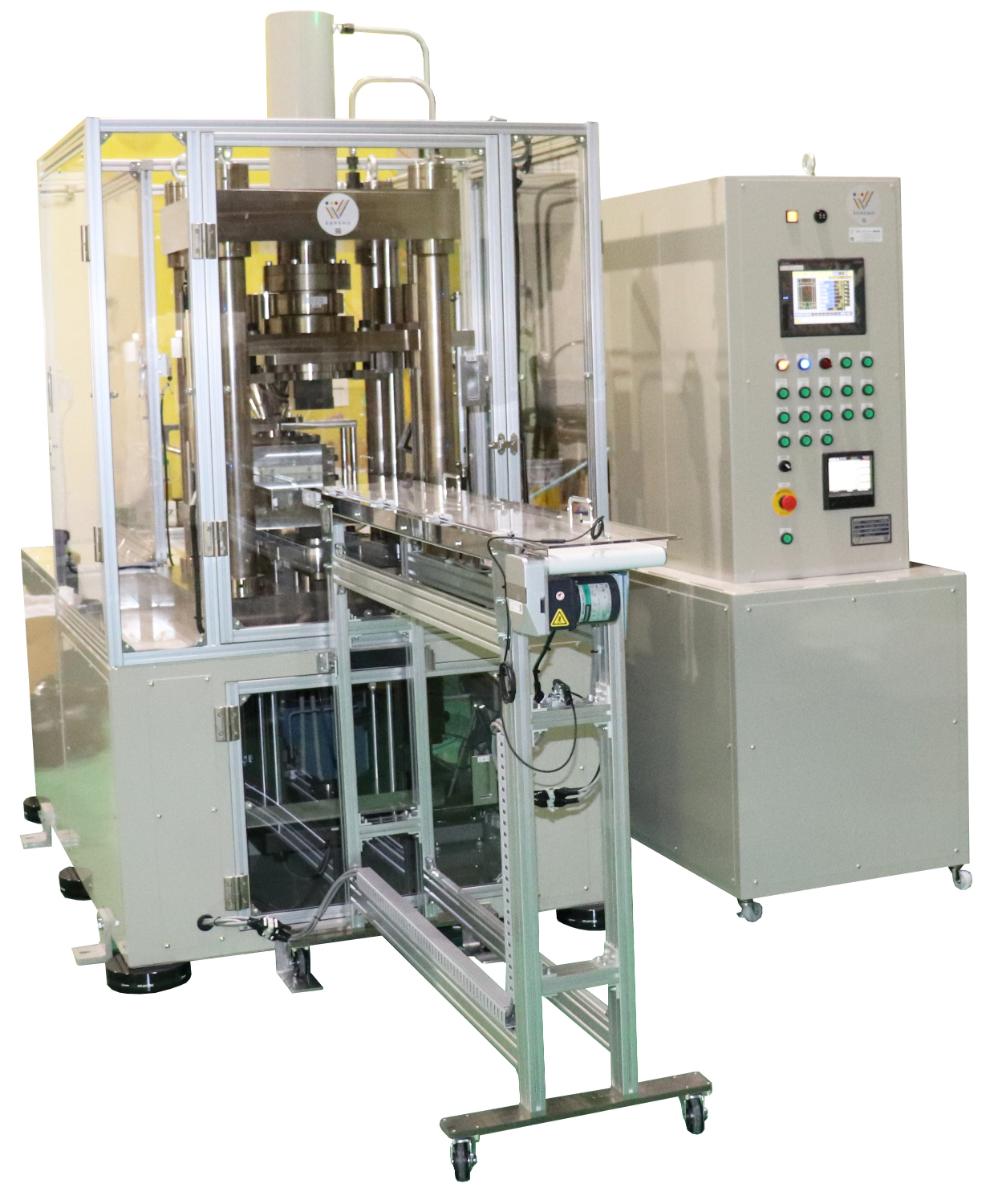

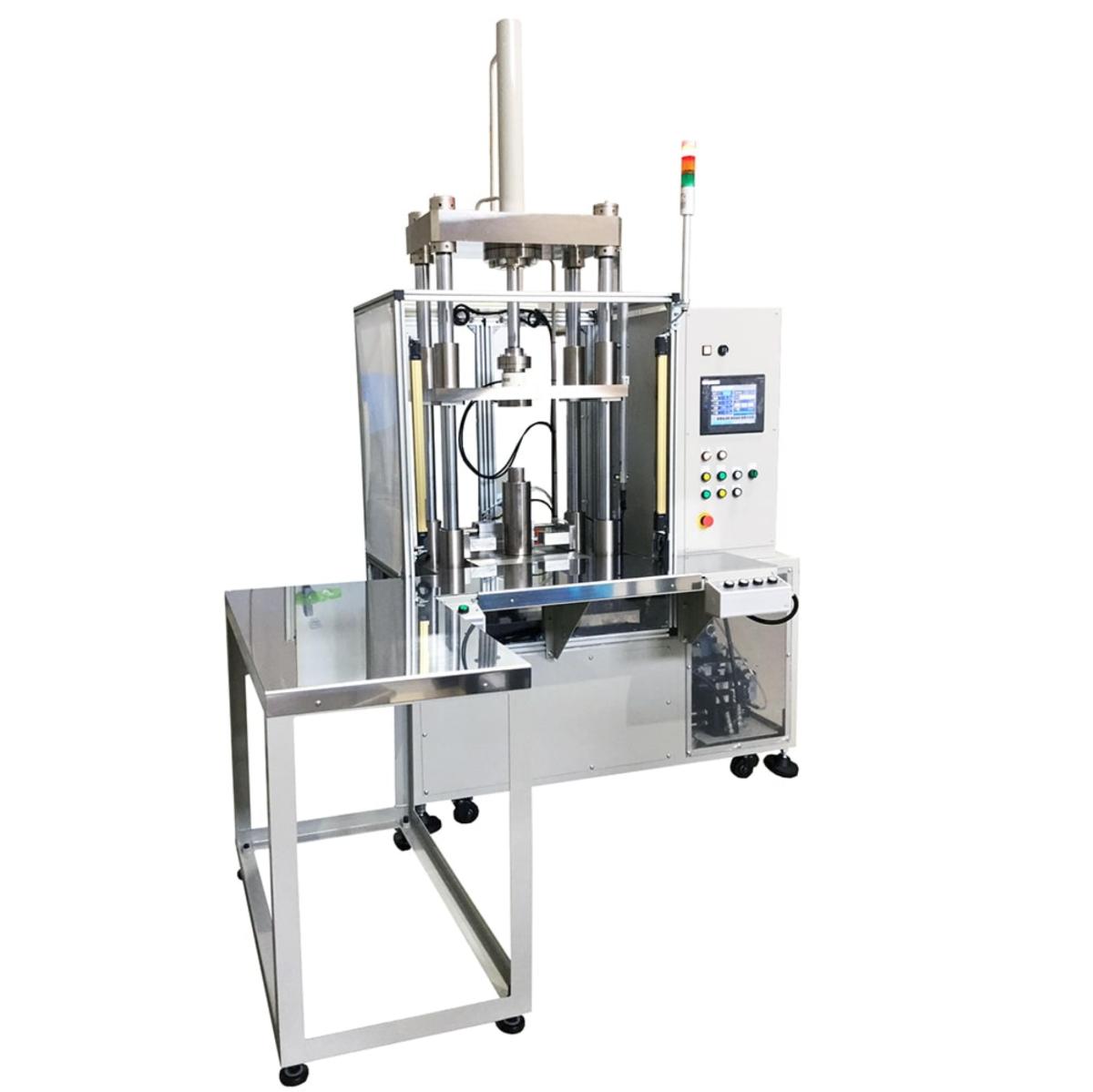

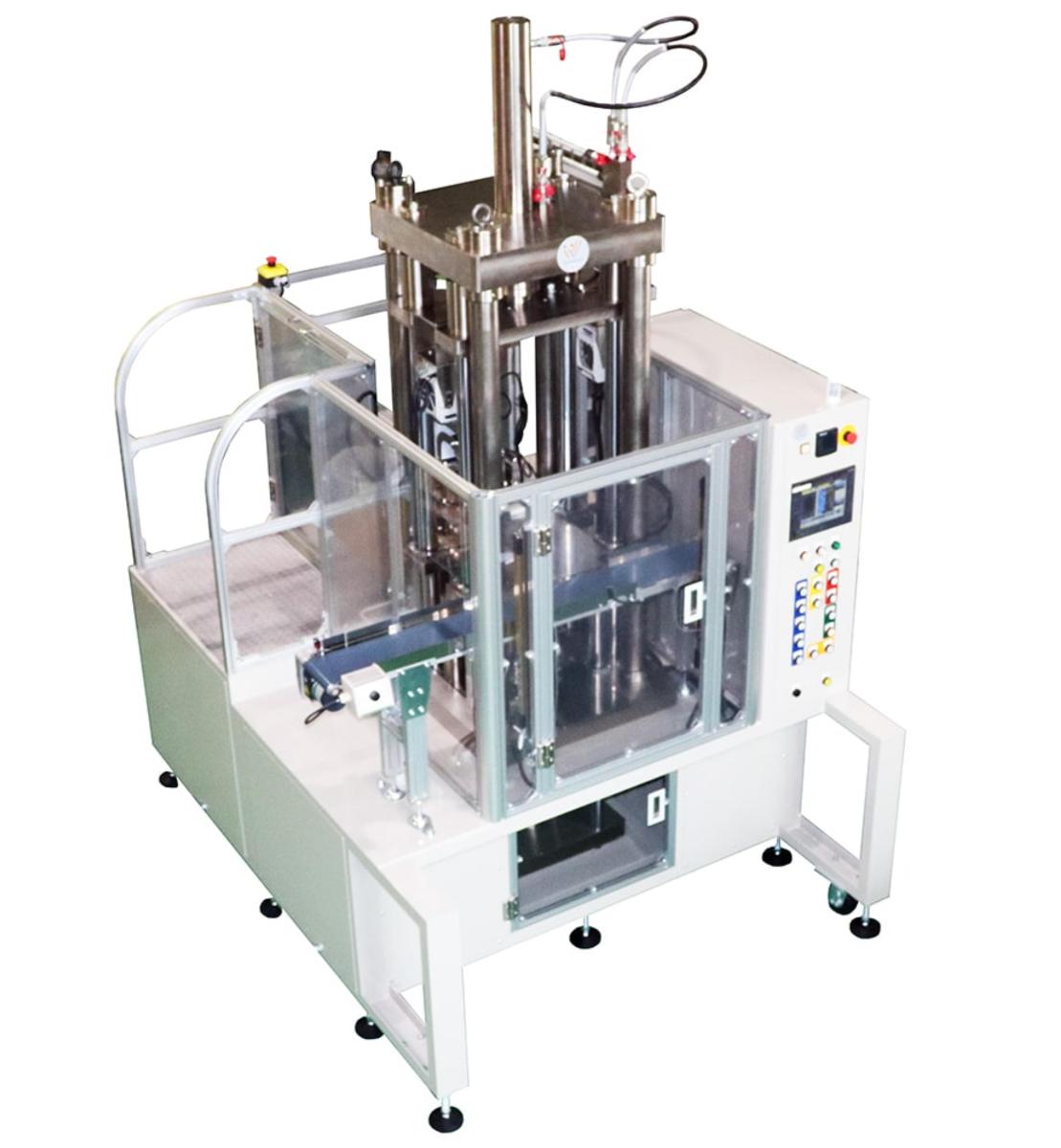

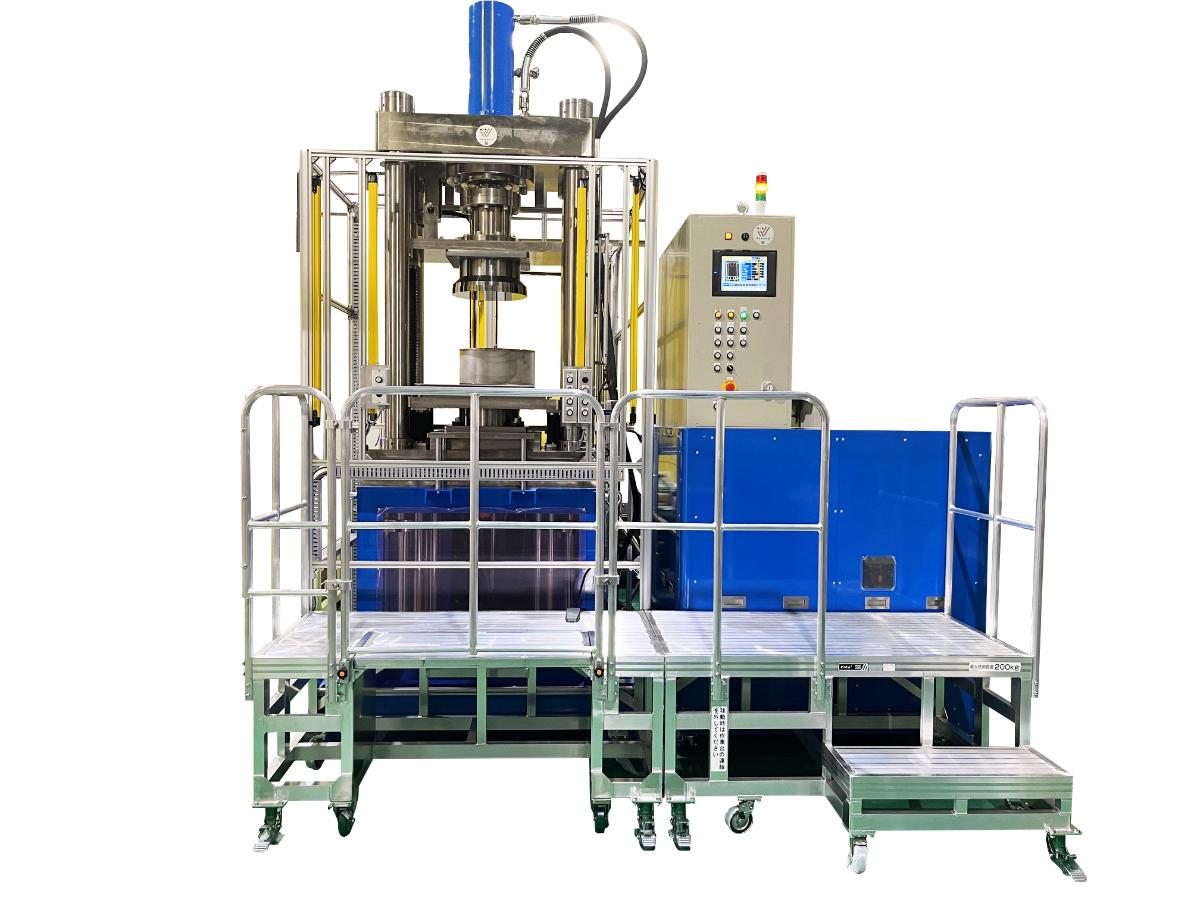

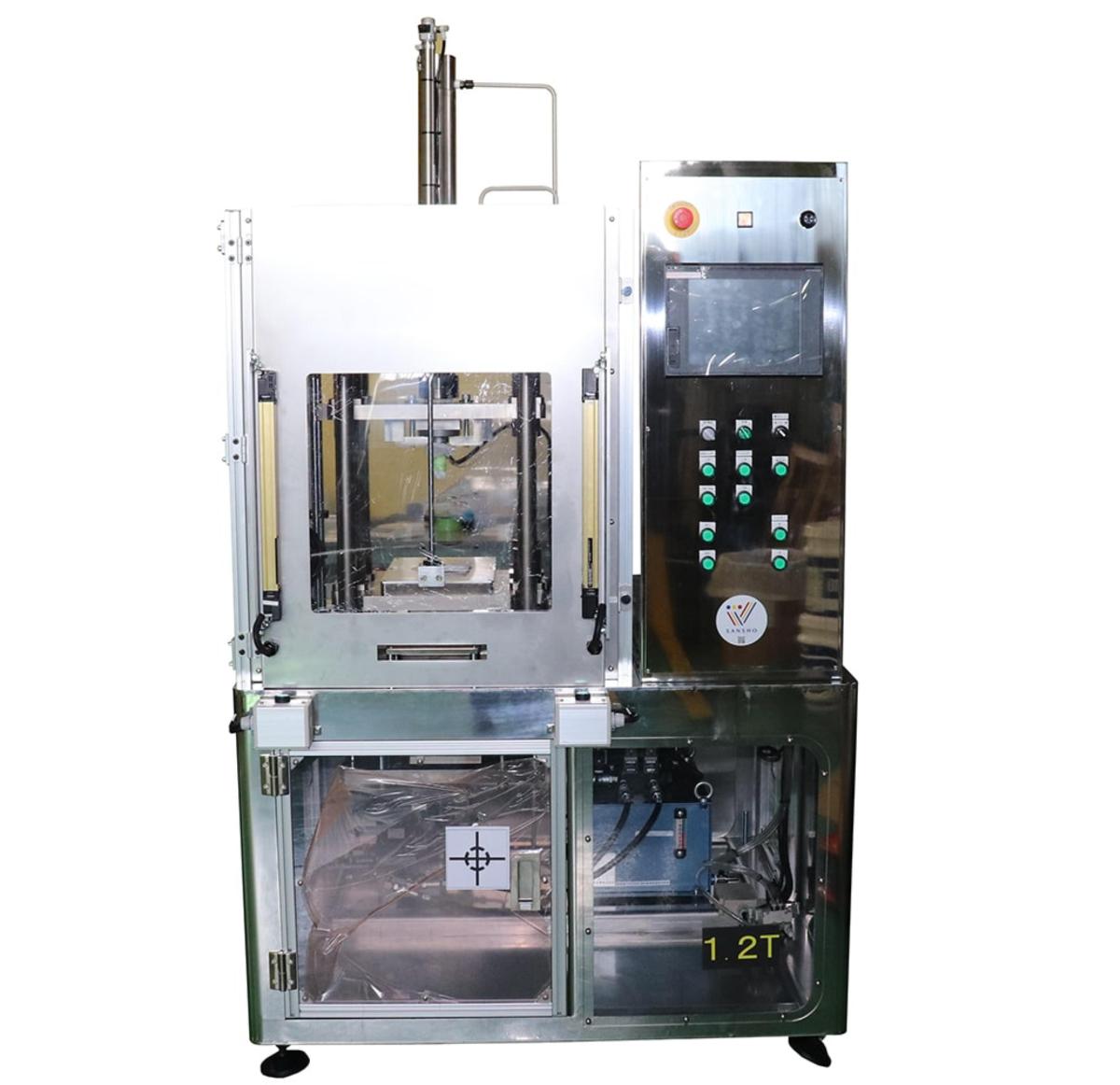

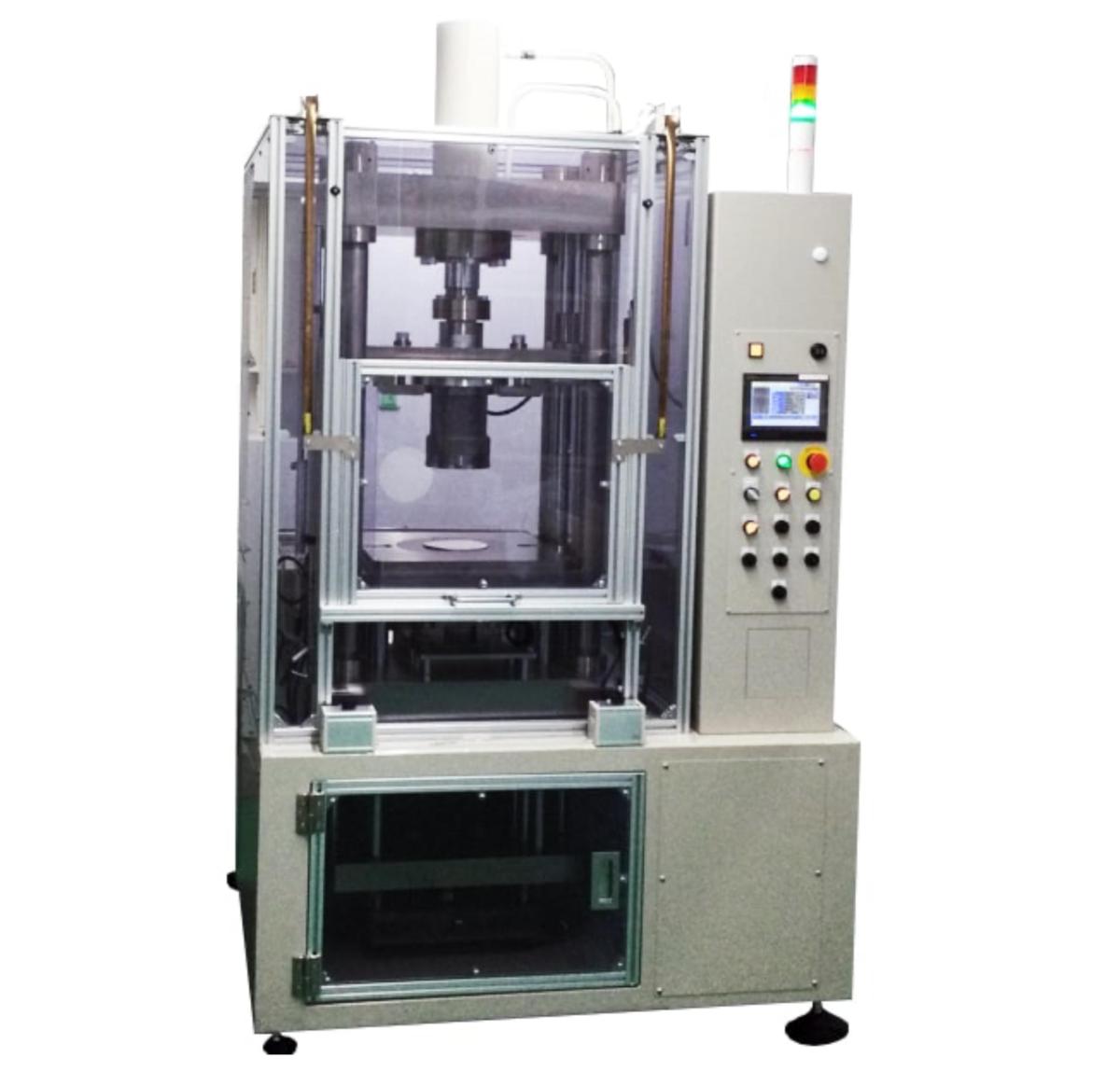

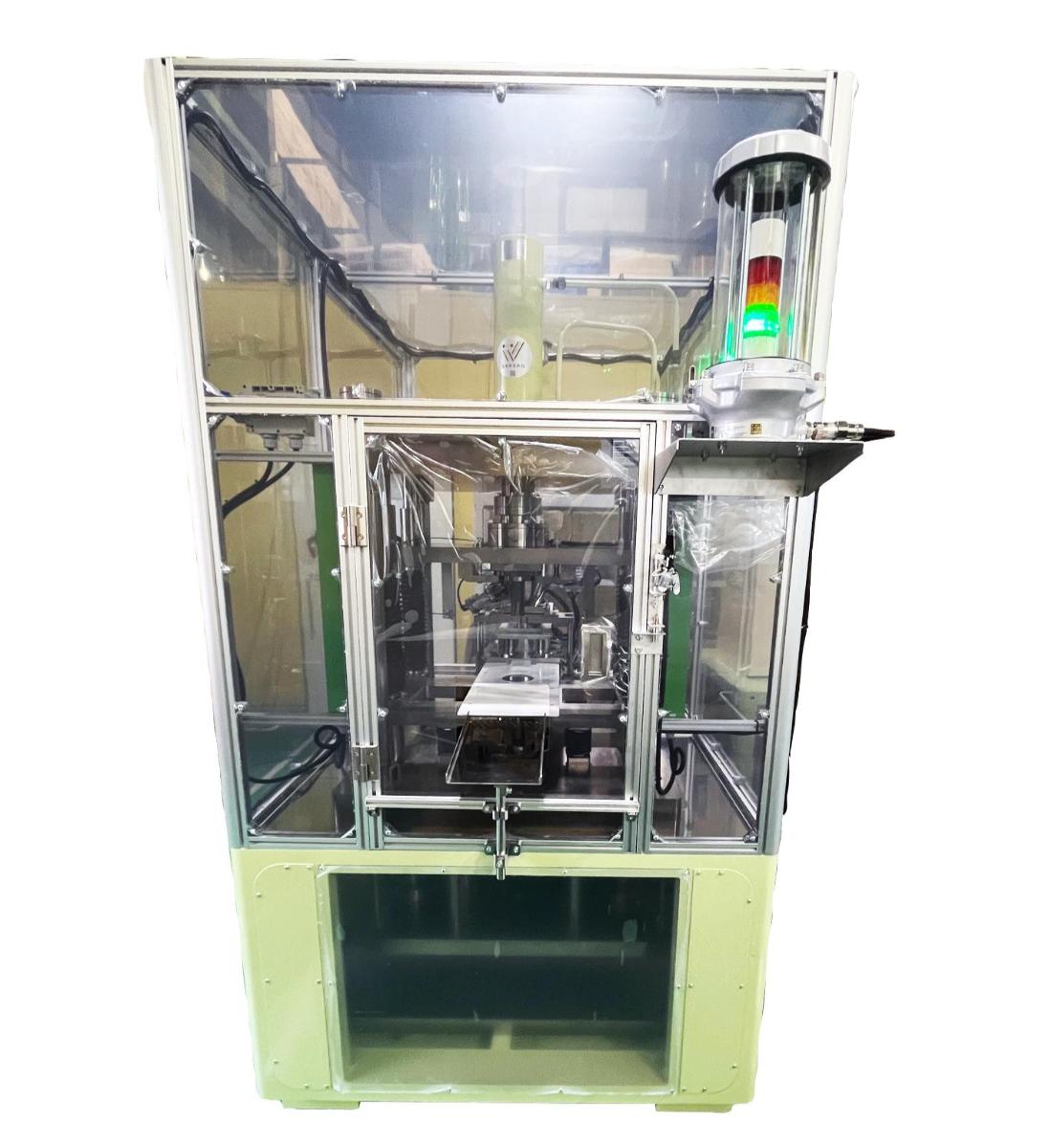

三庄インダストリーの振動ウェーブ成形プレスは、粉体充填から成形排出までを自動化し、さらに独自の振動成形技術を融合した画期的な油圧式粉末成形機です。プログラムによる精密な制御と、長年培ってきた粉末成形ノウハウを組み合わせることで、複雑な形状や難度の高い粉体でも、高密度で均質な成形体を効率的に製造します。研究開発から少量生産、さらには連続生産まで！世の中の「成形できなかった」を「成形が出来た」に変えてきました！！

特徴：自動化、精密制御、独自の振動、そして「自然な両軸成形」

ウェーブ成形プレスは、単なる油圧式プレス機ではありません。粉体成形における様々な課題を解決し、生産性と品質を飛躍的に向上させるための、以下の特徴を備えています。

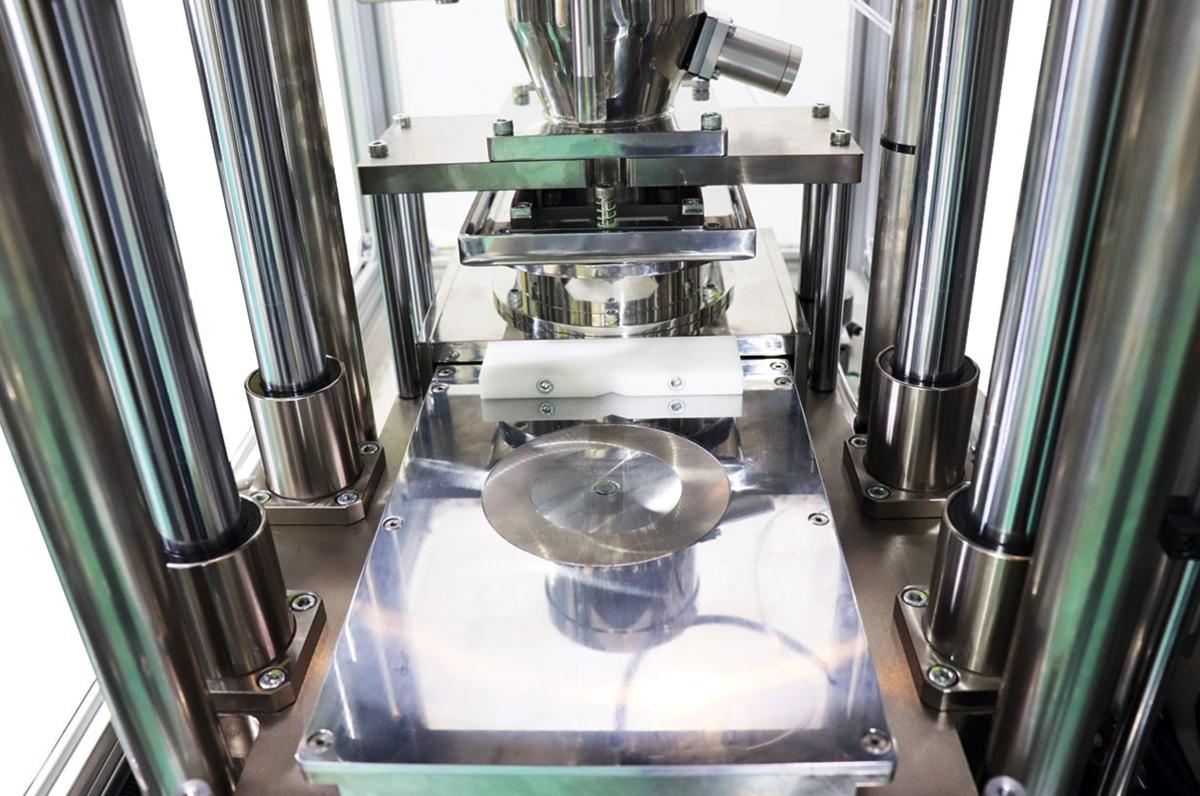

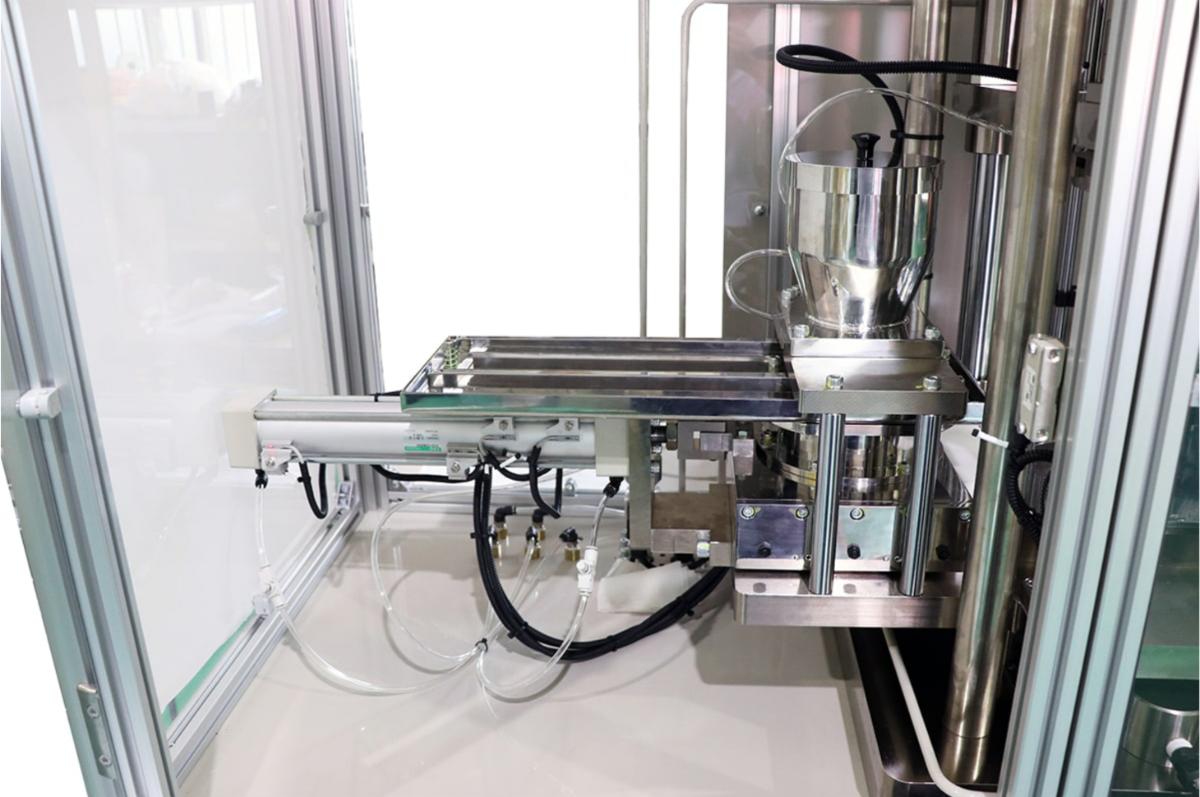

粉体充填から排出までを自動化

プログラムによる自動運転で、粉体充填から成形、そして成形品の排出までの一連の工程を自動化します。これにより人為的なミスを減らし、安定した連続生産を可能にします。

独自の振動成形技術

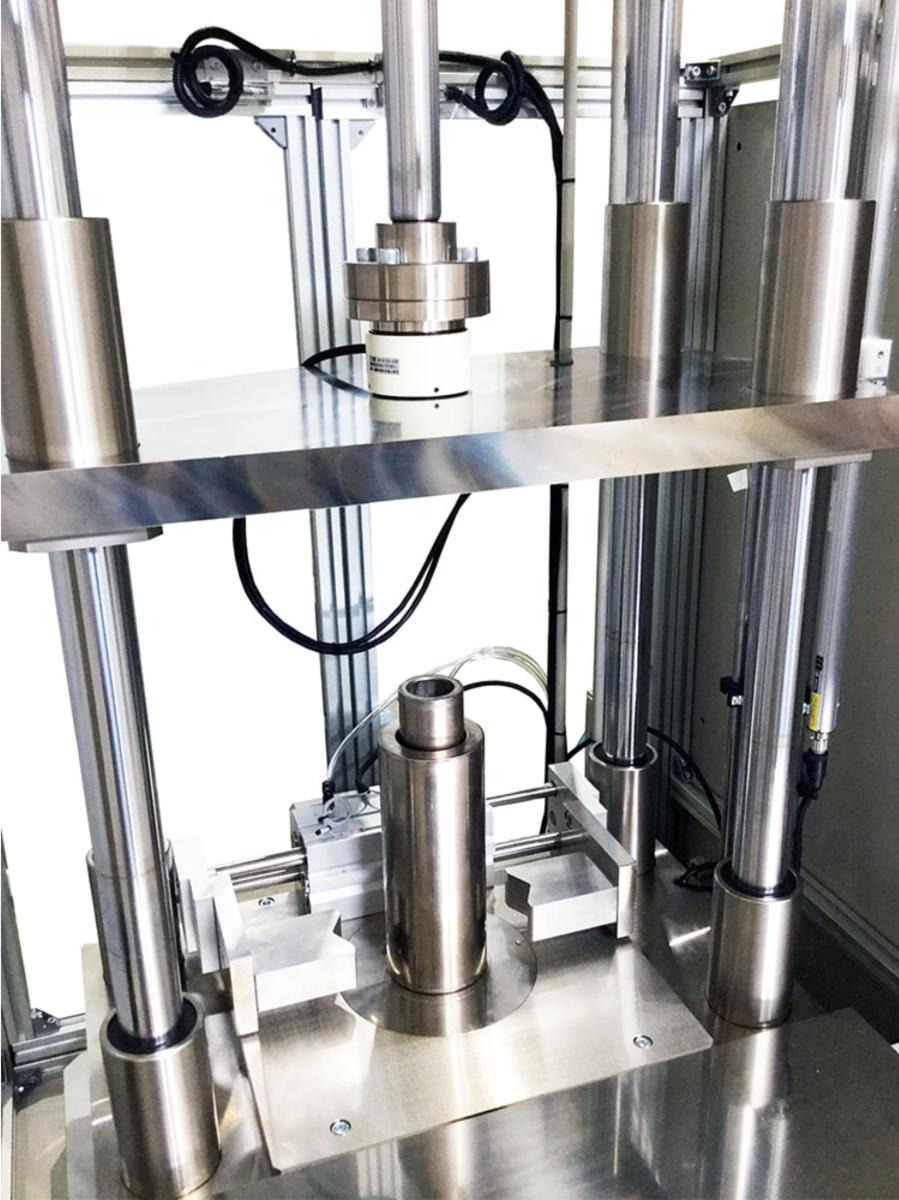

下パンチ振動機能により、流動性の悪い粉体や異形状の粉体でも、金型内への均一な充填と高密度化を実現します。これは成形体の密度ムラを抑制し、品質を向上させる上で極めて効果的です。

高精度なプログラム制御

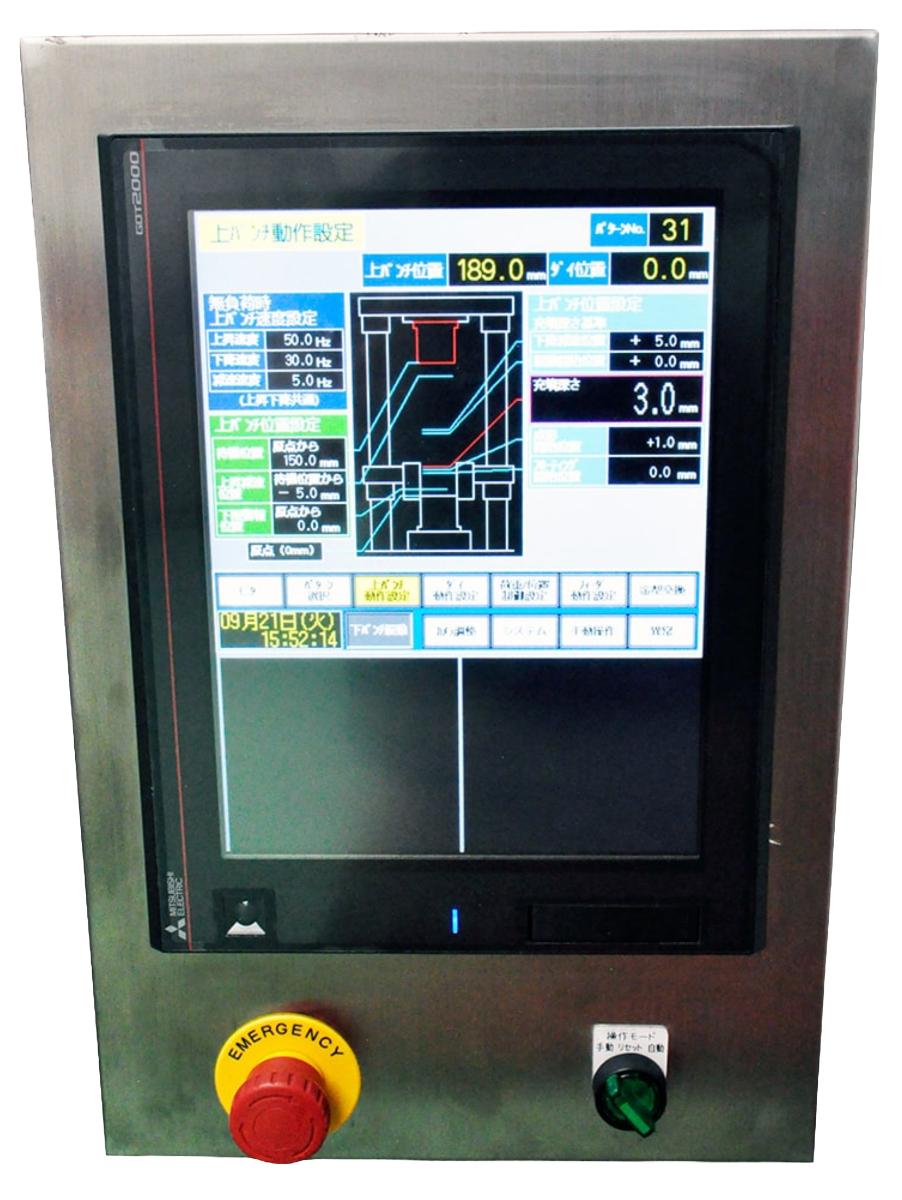

カラータッチパネルによる直感的な操作で、荷重、時間、加圧速度、減圧速度などをステップ単位で自由にプログラム設定可能です。複雑な成形カーブも精密に制御し、安定した成形品質と再現性を実現します。

ウェーブコントロール:荷重/時間曲線を自由に設定し、荷重保持時間、減圧スピードなどを自動運転プログラムで簡単に設定できます。
多彩なプログラムパターン:5～10ステップまで自由にプログラムでき、プログラムパターンも100セット記憶可能です。
精密荷重管理:高性能ロードセルによるフィードバックシステムで、設定荷重値に対する自動復元システムも搭載しています。

「自然な両軸成形」による究極の均質化

フローティング方式による両軸加圧成形に加え、粉体自身が上下の密度差に応じて最適な加圧を受ける「自然な両軸成形」の思想を採用しています。これにより、成形体内部の密度分布を極限まで均一化し、成形品の欠け・割れを抑制。究極の高強度と品質安定性を実現します。

多様な脱型モード

挟み込み脱型によるスプリングバック防止や、脱型後の脱気時間設定によるラミネーション剥離防止など、成形品の損傷を防ぎ、品質を保つための多彩な脱型モードを選択できます。

省スペース設計と静音性

超高圧油圧システム採用により、コンパクトな1ユニットデザインを実現。設置スペースを抑えつつ、静寂な環境での運転が可能です。

独自の多層充填システム

二層～十層成形までの実績を持ち、異種材料の積層成形から、嵩高い同種原料を数度仮押ししてからの本成形等、バンピングや二度押し成形システムの搭載ができます。

防爆対応プレス

年々厳しくなる防爆対応基準に対応可能です。安全性が求められる環境でも安心してご使用いただけます。

実績多数の周辺オプション

巨大ホッパー、ダイプレート掃除機、コンベア回収・整列装置、集塵設備など、お客様の生産ラインに合わせた様々な周辺オプションをご用意しています。

用途

ウェーブ成形プレスは、その高い成形精度と自動化により、多様な産業分野や材料の高密度化・高機能化に貢献します。

先進セラミックス

ファインセラミックス、構造セラミックス、電子セラミックスなどの高機能部品（例：積層セラミックコンデンサ、センサー部品、医療用セラミックス、高強度工具）。密度ムラのない均質な成形体は、焼結後の品質安定性に直結します。

金属粉末

超硬合金、磁性材料（フェライトなど）、MIM（金属粉末射出成形）のグリーン体、粉末冶金部品など。高精度な密度管理と自動化により、複雑形状の部品や高強度を要求される部品の生産に貢献します。

電池材料

全固体電池の固体電解質や電極材料、燃料電池部品など、高密度化が性能に直結する次世代エネルギー材料の成形。多層充填システムは、積層型電池材料の開発に特に有効です。

触媒・吸着剤

高効率が求められる触媒担体や吸着剤など。均一な密度分布は、反応効率や吸着性能の向上につながります。

摩擦材・複合材料

ブレーキパッドなどの摩擦材、複数の材料を組み合わせる複合材料の成形。均質な密度と強度の両立が可能です。

その他

製薬・食品分野における錠剤や固形物の成形、研究開発における新素材の試作など、粉体からの精密成形が求められるあらゆる分野で活用いただけます。

三庄インダストリーが選ばれる理由：プレス機屋ではない！粉末成形プレス機屋！

機械単体では得られない「成形ノウハウ」を提供！
プレス機ではなく粉体成形プレス機を製作しているのが三庄インダストリー！長年の受託成形経験から、粉体ハンドリングの困難さを知り、どうすれば使いやすいか？無駄な機能は無いか？全て厳選し、常にオリジナルで、マイノリティである特別な粉体成形プレス機を製作してきました！

最適なプレス運用を提案

粉末特性や求める成形品に合わせて、最適な機種選定はもちろん、圧力条件、昇降圧速度、振動パターンまで、カタログスペックを超えた具体的な運用ノウハウを提供します。

プロセス全体のトータルサポート

粉末調整、仮成形、充填、本成形（ウェーブ成形プレス）、そして後工程の焼結・熱処理まで、全プロセスを最適化する視点でソリューションを提案。R&Dから生産ライン全体に貢献します。

自社装置との強固な連携

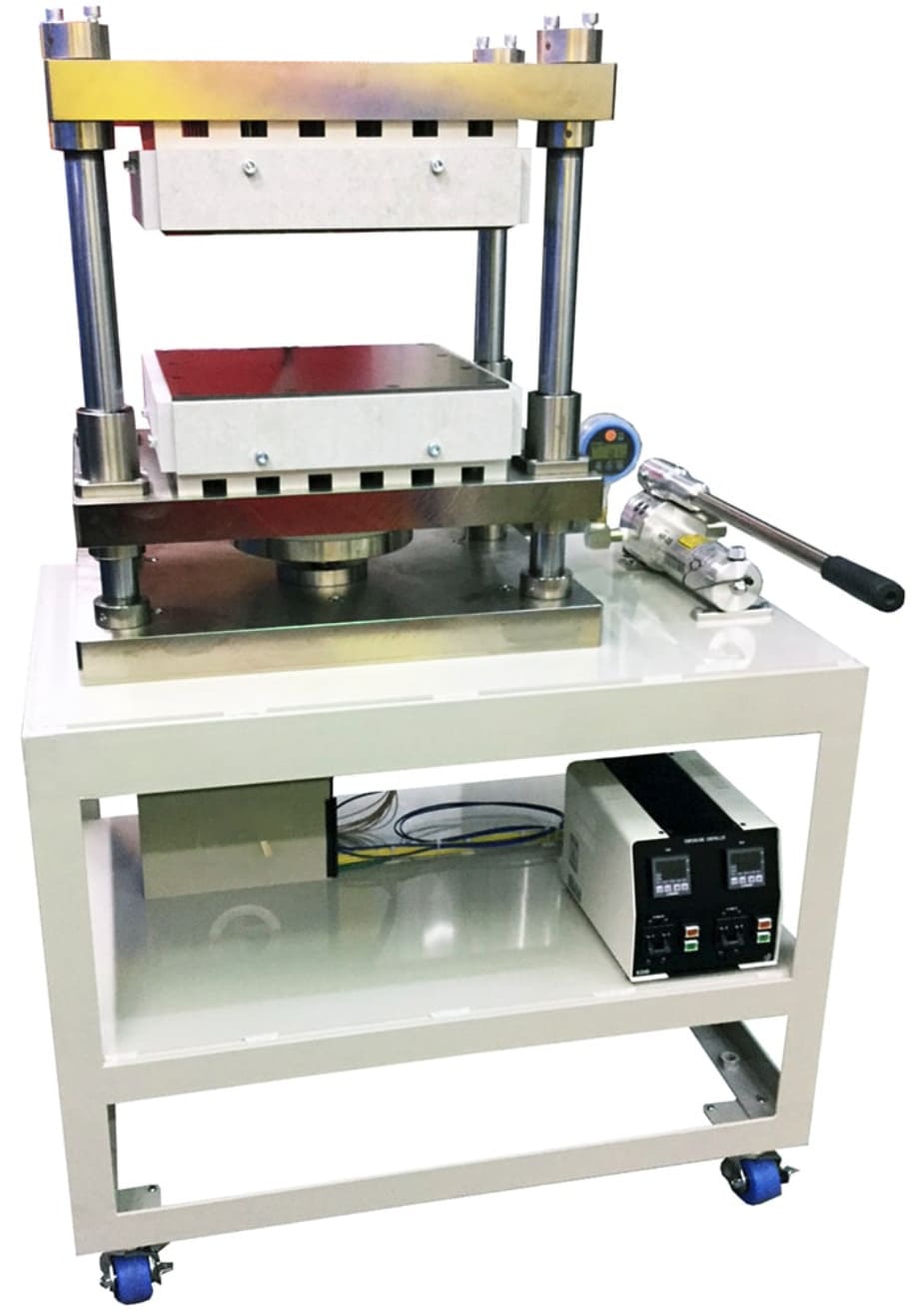

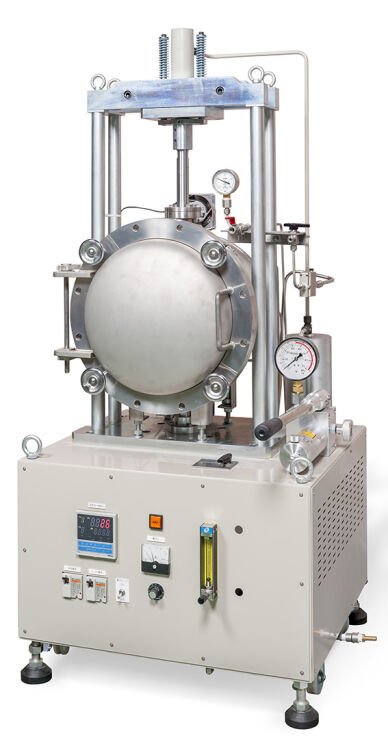

ヒータープレス、ホットプレス、CIP（冷間静水等方圧プレス機）といった、ウェーブ成形プレスでの仮成形後の「本成形」に適した装置まで、三庄インダストリー1社で完結できるソリューションを提供。成形工程で終わらず、お客様の最終目的に寄り添います。

豊富な経験と課題解決力

カタログスペックだけでは見えない現場の課題や、他社製プレス機では解決できなかった複雑な問題に対しても、長年の経験から培った具体的な解決策をご提案。お客様の「困った」に寄り添い、確実な成果へと導きます。
