ツイストプレス
ネジを回すだけ！
緻密な世界に、確かな圧力を。
ネジ式加圧プレス！
高精度な内蔵電気式ロードセルによる1[N]単位での安定した荷重表示、手動ネジを回すだけで最大20,000[N]の加圧制御。あらゆる精密加圧ニーズに応える卓上手動プレス機です。
特徴
1[N]単位表示の安定した精密加圧
ネジ式シンプル操作で、狙い通りの力を正確に印加・制御。
高精度電気式ロードセル搭載
荷重をデジタルで明確に表示、定量的な作業をサポート。
優れた圧力保持性
油圧式と異なり、一度加圧した荷重を長時間安定保持。
卓上サイズで場所を選ばない
コンパクトで手軽、必要な時にすぐに精密加圧作業を開始可能。
用途
微細部品の精密な圧着・組み立て
薄膜・シート材料の精密試験
デリケートなサンプルの調製
簡易的な硬度測定・材料評価
小規模な粉末の簡易成形
グローブボックス内での微小加圧
多様な仕様のツイストプレス

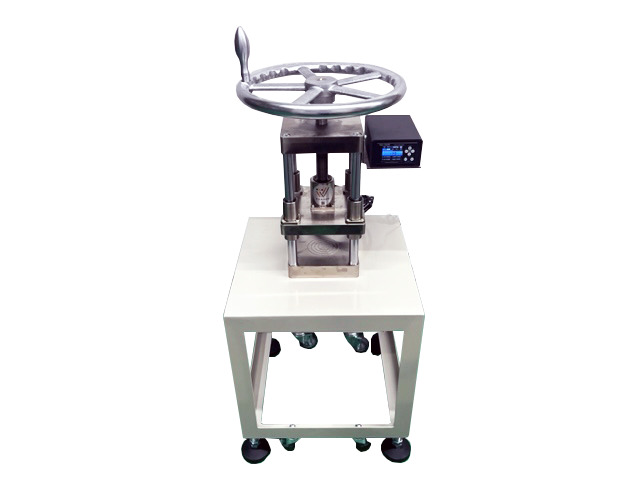

200mm角平行盤面ツイストプレス

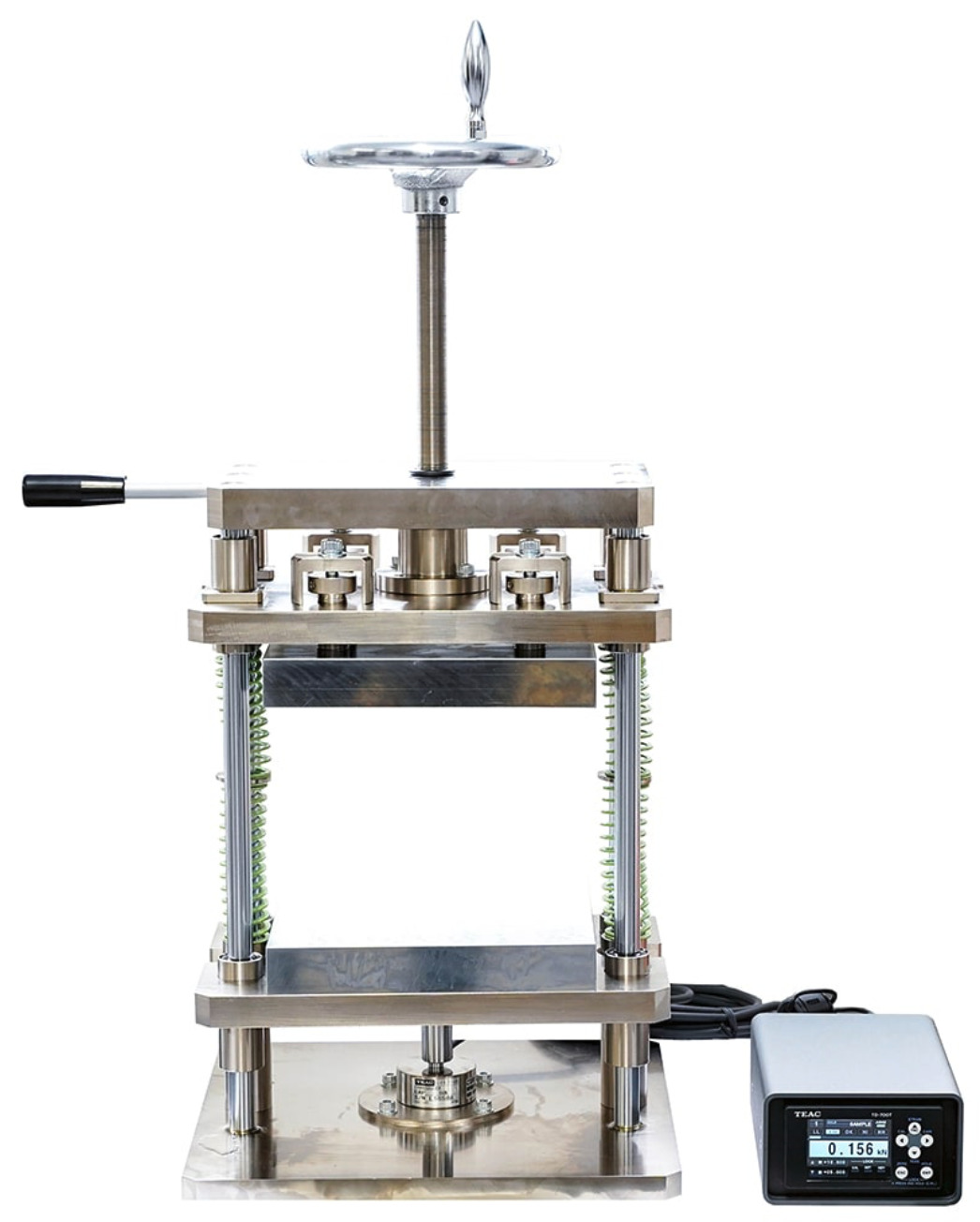

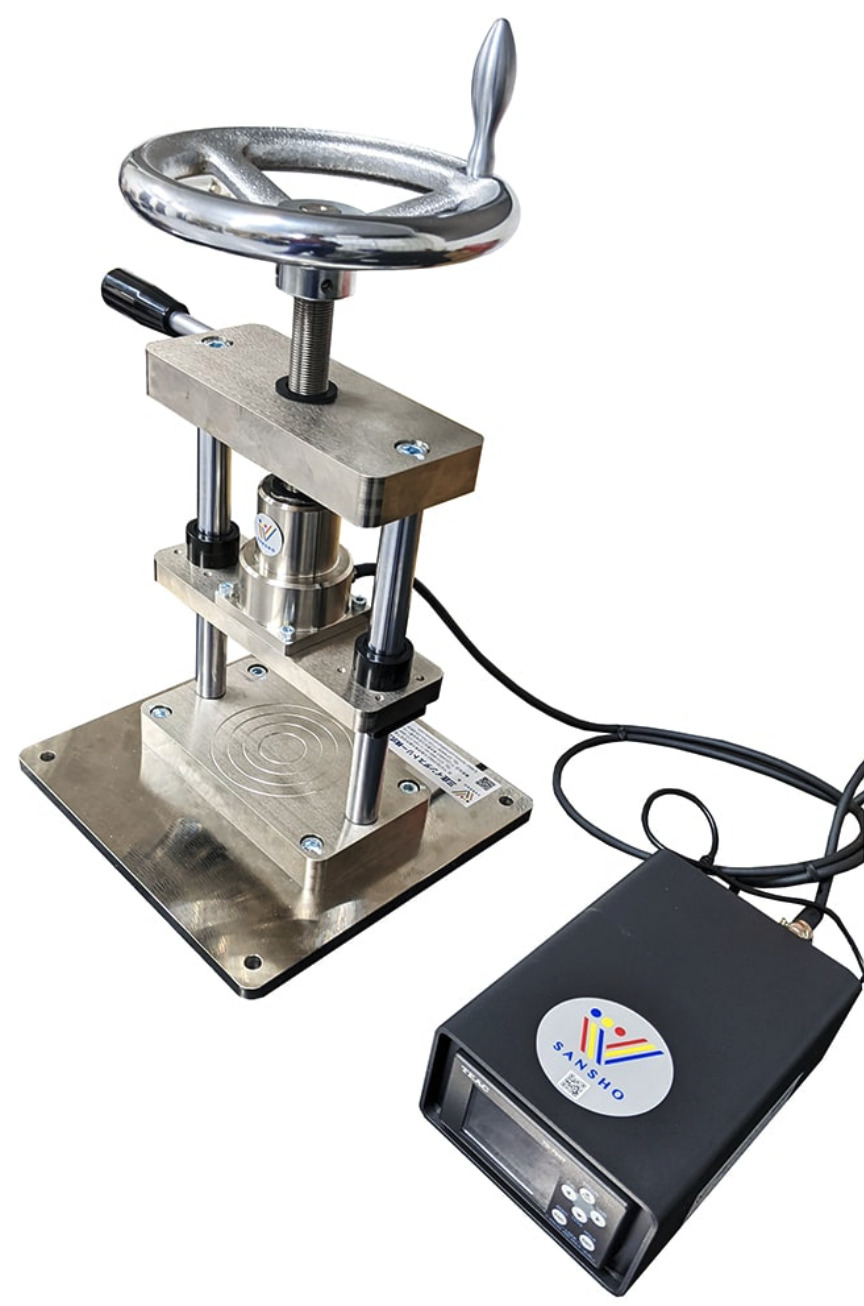

表示機別置き型5kNツイストプレス

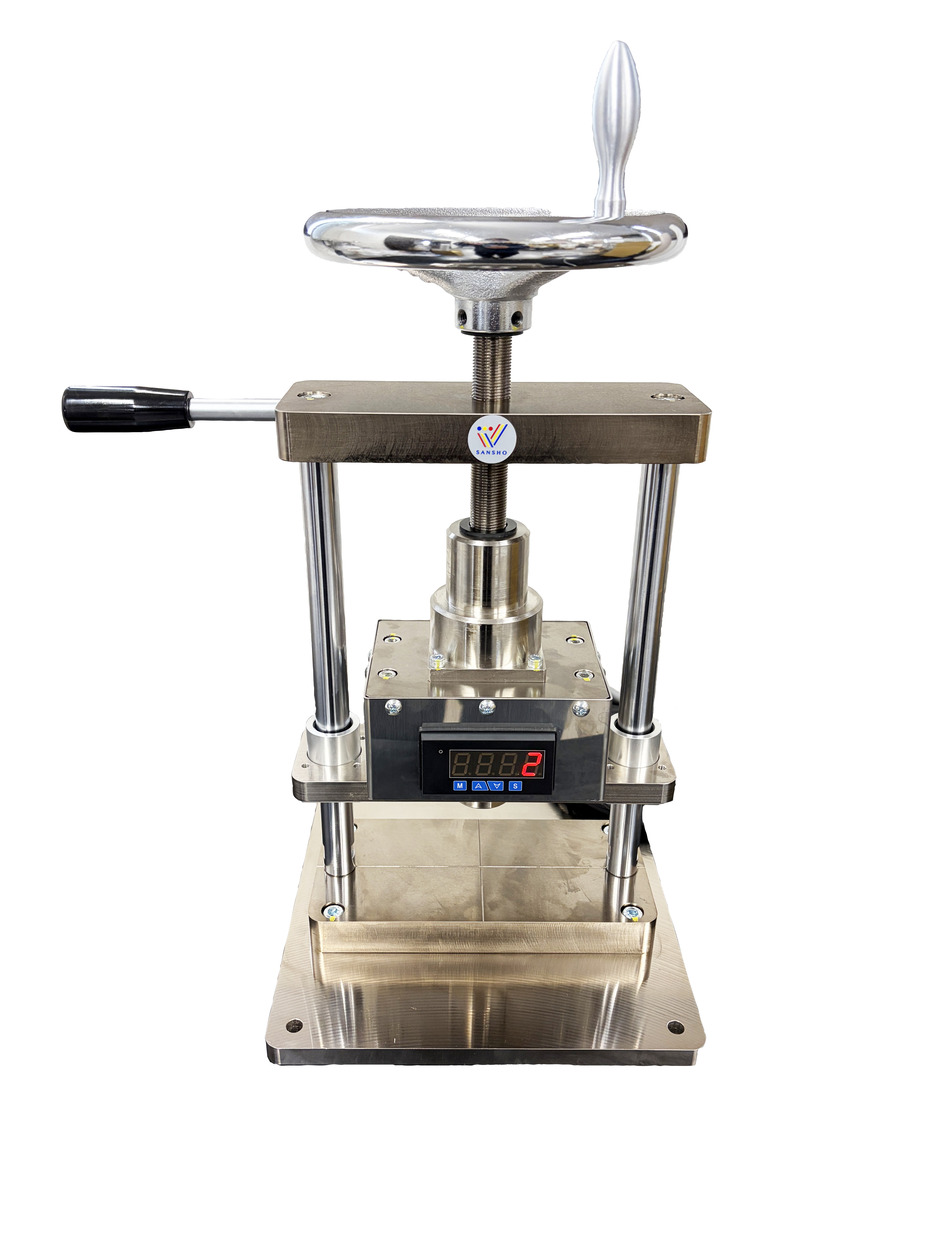

表示機一体型ツイストプレス
20kNツイストプレス
三庄インダストリーの精密プレス機ラインナップ
より高荷重の加圧や、複雑な自動加圧プロセス、あるいは高度な粉末成形をご検討の場合は、当社の他のプレス機もご検討ください。
お客様のニーズに最適な一台をご提案します。
仕様表
| 能力(ｋN) | 間口(mm)X | オープンハイト(mm)Y | ストローク(mm)Z | 重量(kg) |
|---|---|---|---|---|
| 5 | 130 | 100 | 75 | 15.6 |
- 最大20kNまでツイストプレスで製作可能です。
- 口やオープンハイト・ストロークも特注設計可能です。
ネジ式ヒータープレス
設置場所を選ばない
熱と力で、精密な成形と接合を
「加熱」と「精密な加圧」を両立する卓上型のプレス機です。右記の画像は4柱式5,000Nヒータープレス。
特徴
精密な温度・荷重制御：上下熱盤による均一加熱とネジ式加圧保持で、安定した試作・評価を実現。
堅牢なフレームと平行度調整：4柱式フレームと精密研磨熱盤、平行度調整機構で、高精度な加工を追求。
コンパクト設計で設置が容易：卓上サイズで場所を選ばず、手軽に導入可能。
用途
燃料電池MEA製作、ガラス、フイルム基板貼付け
グリーンシートのラミネーション
エンプラの熱硬化成形
基板への部品張合わせ
熱転写成形などの試作
仕様
能力：5,000[N]（標準）最大20,000[N]（特注）
熱板サイズ：50～150[mm]角（オーダー対応可能）
許容温度：常温～200[℃]標準。最大400[℃]
ヒーター仕様：AC100[V]300～800[W]×2（上／下独立制御）
