ドクターブレード
シート成形。未来を塗る、均一な一滴。
精密塗工を支える高精度ブレード。
燃料電池・ペロブスカイト太陽電池やセラミックスグリーンシート等を100μm～1500μmまで塗工可能。
アプリケーターよりも均一な膜厚を実現する事で性能を向上させます。
樹脂ダム内のスラリーを前後4個のデジタルインジケーターにより平行調整されたSUSブレードにより塗工されます。
従来のアプリケーターのようにBarが移動してフィルム上に塗って行くのではなく、フィルムが送行することで、ドクターブレードは定位置にて固定されており、連続して安定したコーティング厚みをキープすることができます。
特徴
均一塗工
4個のデジタルインジケーターにより左右のブレード高さを0.01mm単位まで調整。（塗工厚み0.1～2[mm]）
フィルムの巻き出し・巻取り構造
バッチ処理には巻き出しモーターを使用しロールtoロールには巻取りモーターを使用。両モーターを掛け合わせる事も可能です。
ブレード刃
2枚構造のブレード刃になっております。
塗工後の乾燥に
塗工後のテーブルを100℃まで加熱させ乾燥させる事が可能です。ー40℃に冷却させる事もできます。
商品画像

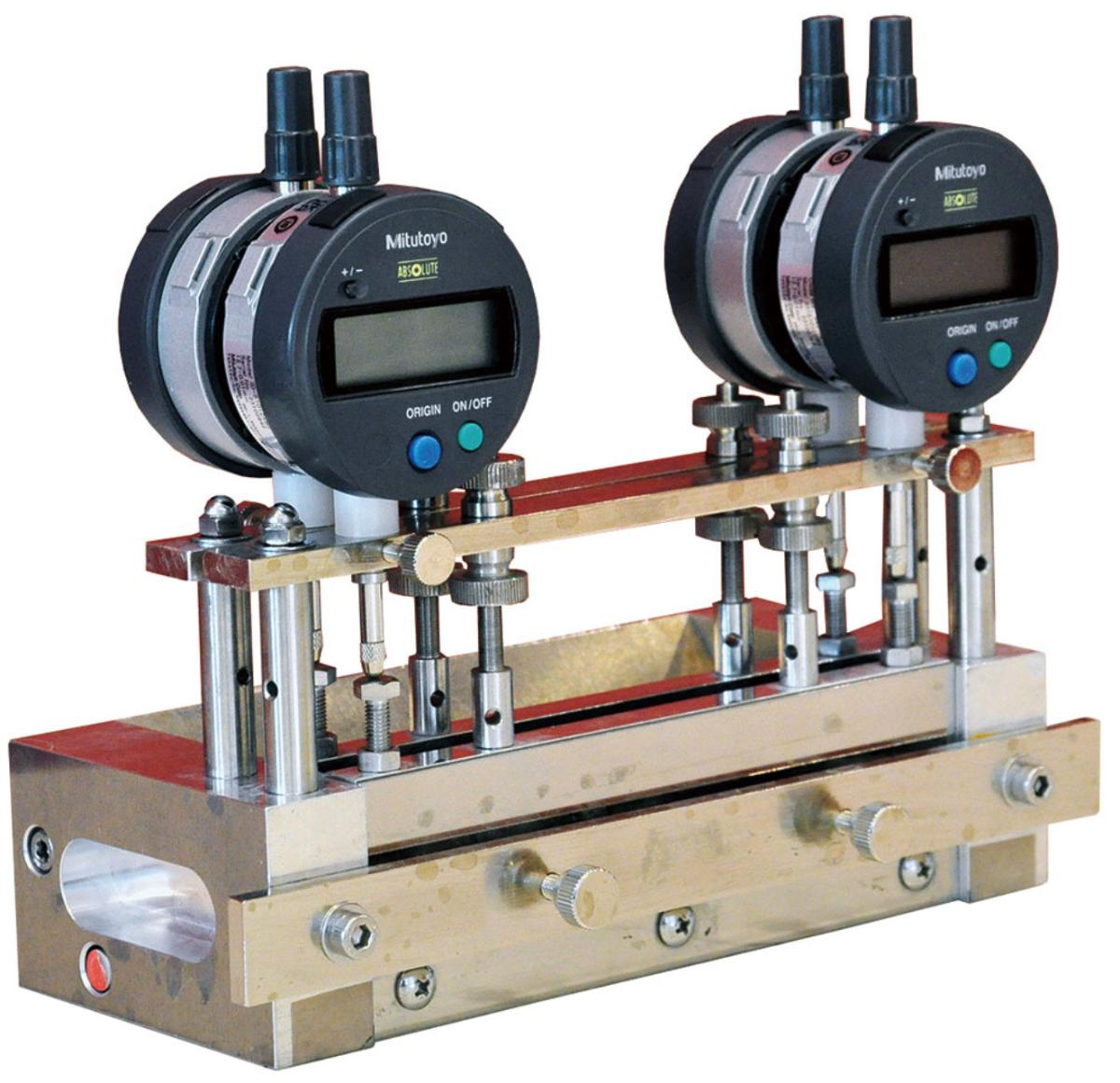

4個のデジタルインジケーター

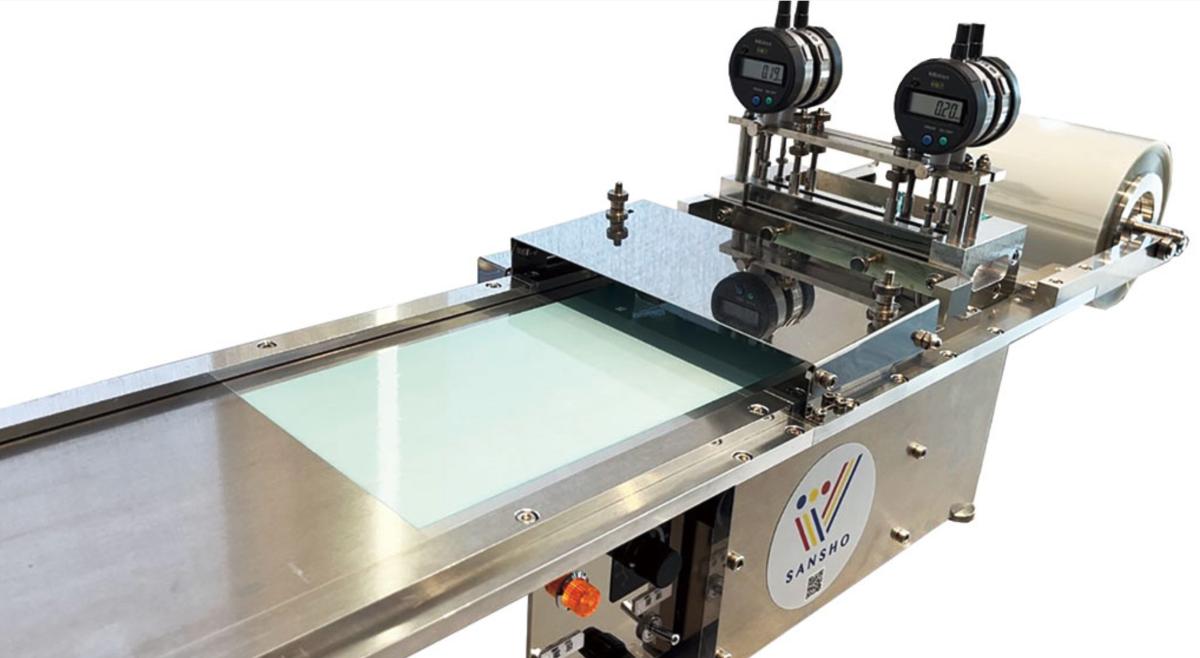

SDP-150 塗工後のテーブル

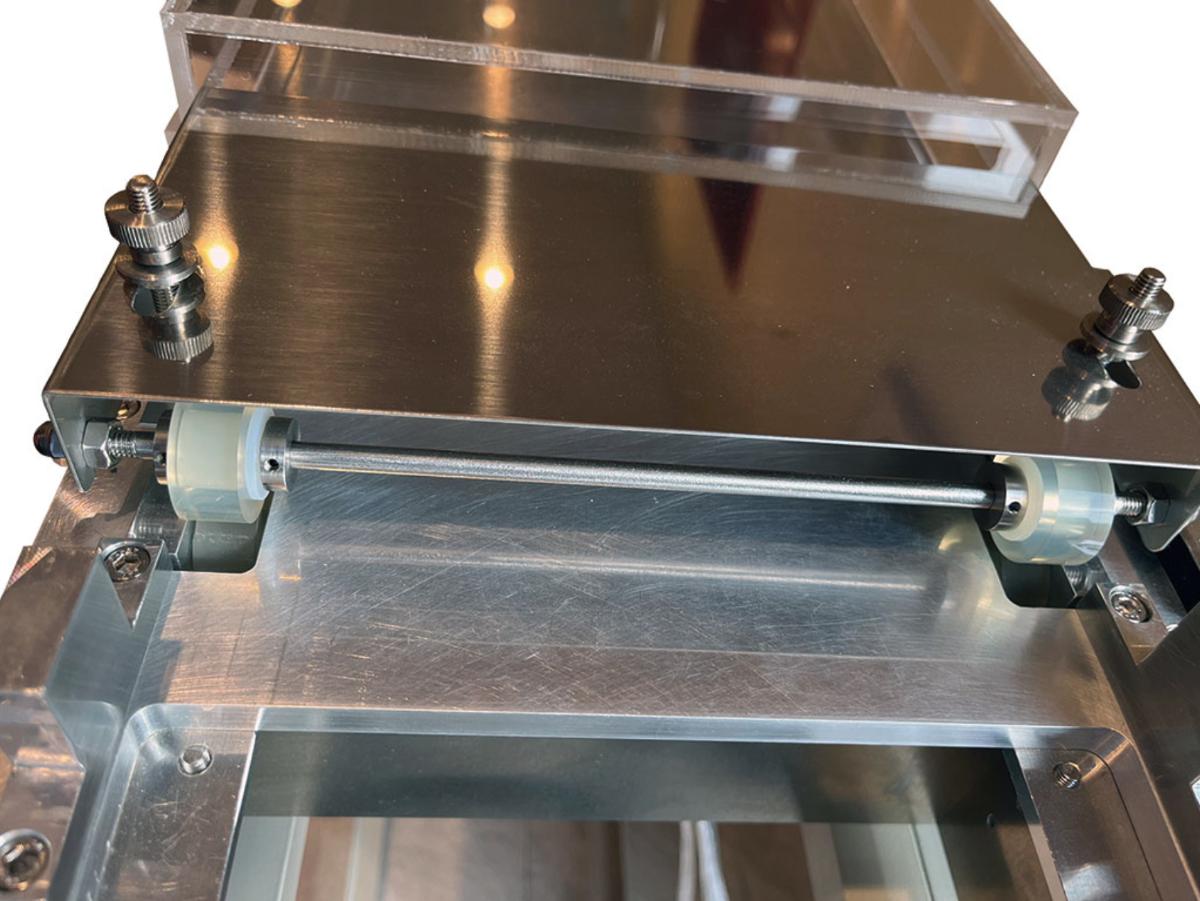

SDP-150 巻き出しローラー

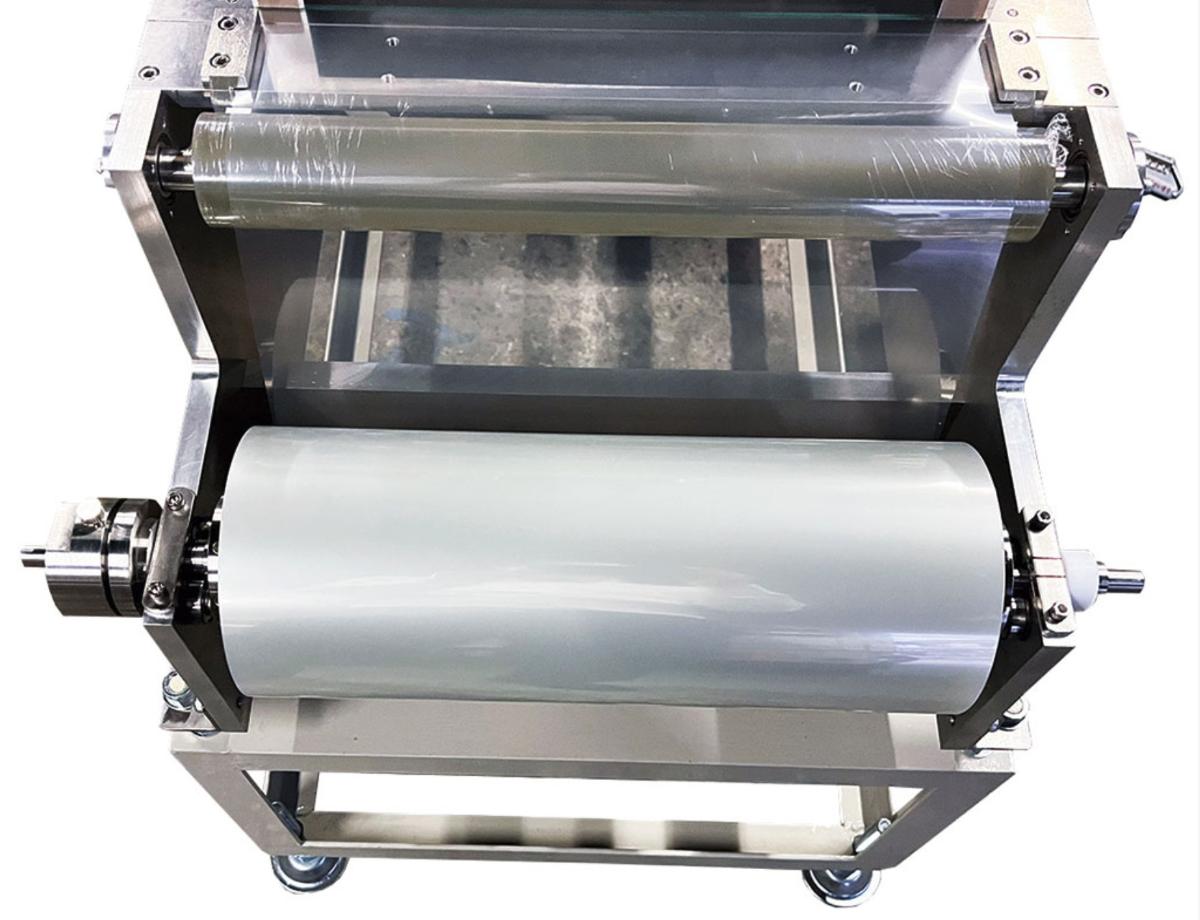

SDP-300 離型フィルム

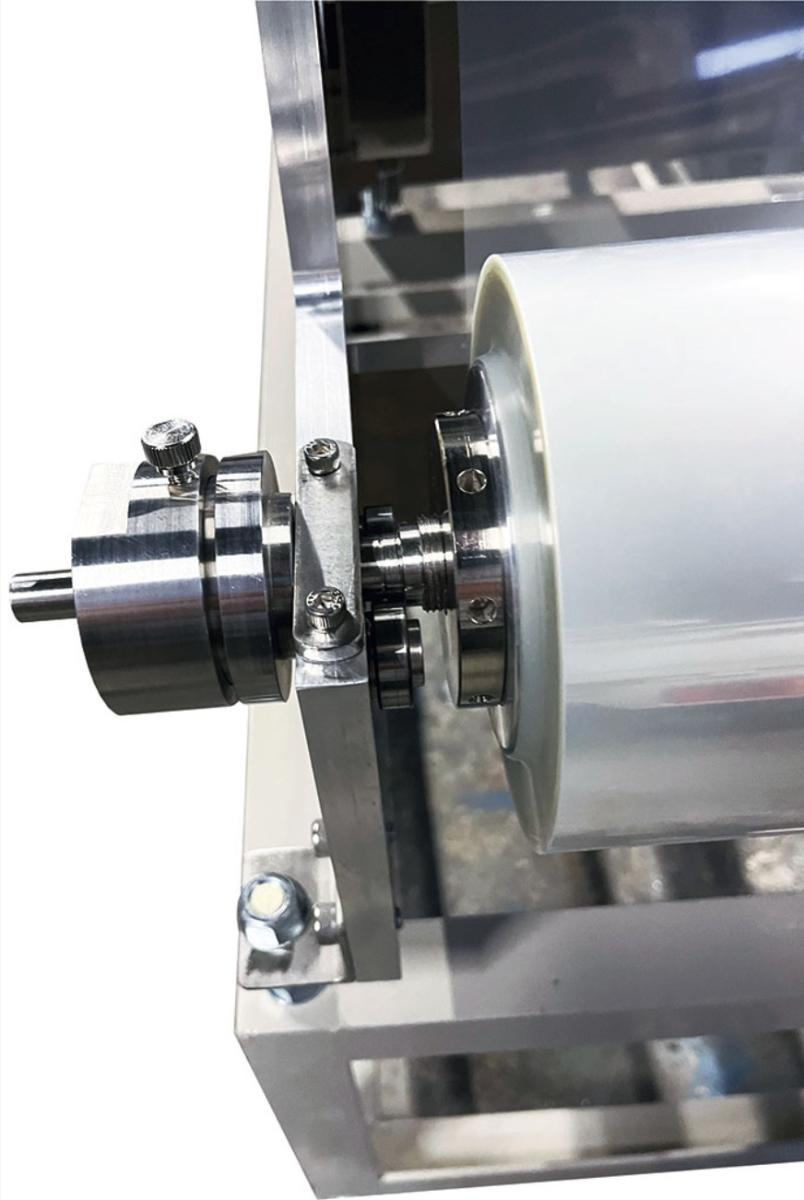

SDP-300 テンショナーブレーキ
ドクターブレードの構造
仕様表
| 形式 | SDP-150 | SDP-300 |
|---|---|---|
| シート仕上寸法 | 幅150mm×長さ800mm | 幅300mm×長さ800mm |
| ブレード調整範囲 | 0～3mm | 0～3mm |
| デジタルインジケーター | 4個 1/100mm | 4個 1/100mm |
| フィルム送り速さ | 0.1～0.8m/min 無段変速モーター | 0.1～0.8m/min 無段変速モーター |
| 成形フィルム | 厚み100μm×幅200mm | 厚み100μm×幅350mm |
| 外径寸法 | 長さ1400×奥行260mm | 長さ1400×奥行420mm |

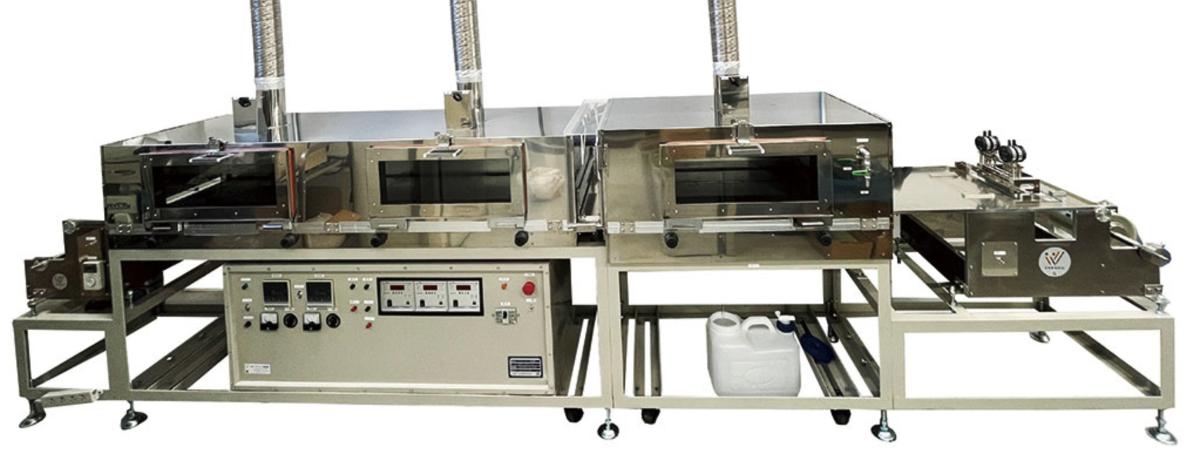

乾燥・冷却機能付きドクターブレード
加熱・乾燥
●加熱プレート
アルミ製下部にシリコンラバーヒーター
常温～100℃まで温度制御可能
●冷却プレート
常温～-40℃まで温度制御可能
・SDR-150/300加熱・冷却仕様
仕様表
| 型式 | SDR-300（冷却器・加熱器付き） |
|---|---|
| 塗工寸法 | 幅300mm×長さ2800mm |
| ブレード調整範囲 | 0～6mm デジタルインジケーター 1/100mm付き 4個付き |
| フィルム巻取り速度 | 100～800mm/min |
| 塗工ブレード | SUS304 |
| 温調器 | 加熱部及び冷却部にもそれぞれ付属 |
| 塗工ブレード | 150mm幅・300mm幅に取替も可能 |
