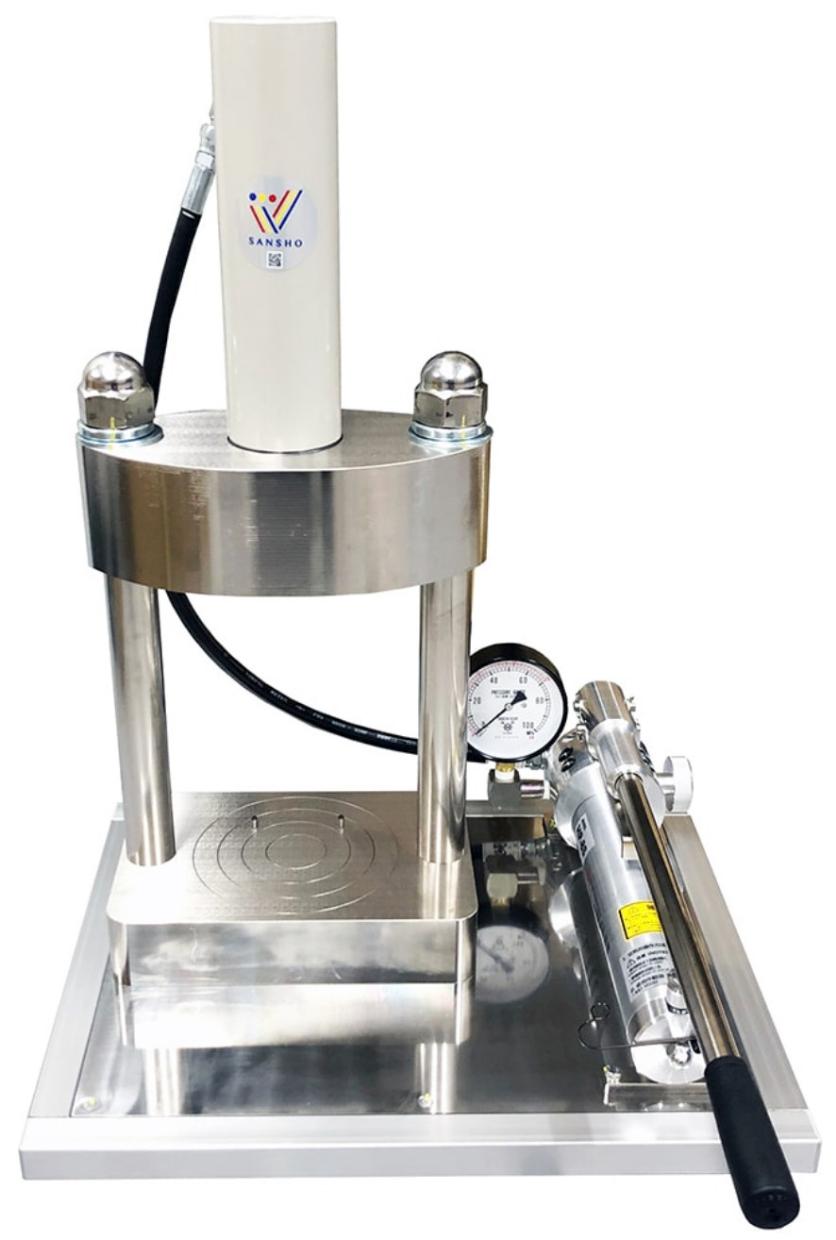

テーブルプレス
堅牢な信頼性、シンプルな操作性。多様な材料の圧縮・加圧・カシメ作業に。
あらゆる加圧・圧縮ニーズに応える、
三庄インダストリーのテーブルプレス。
汎用油圧プレスとしての性能を追求。長年の知見を活かした信頼性の高い一台です。シンプルかつ堅牢な設計は、金属、セラミックス、樹脂など多様な材料の圧縮・加圧に対応。研究開発から品質試験、小規模生産まで、様々な現場で安定した加圧性能を提供します。
特徴
高性能高圧油圧ポンプの採用によるスムーズかつ安定した昇圧
均一で再現性の高い加圧は、試験等のデータ信頼性向上に役立ちます。
長期稼働を支える、堅牢な本体設計
不要物を排した最適な構造は、長期にわたる安定稼働を実現します。
アナログ圧力計（SI単位表示）圧力値/荷重値の併記。（[MPa]、[kN]）
油圧吐出圧[MPa]から荷重[kN]への換算が不要なため、計算不要の直感操作。
デリケートなサンプルを守る、精密な減圧制御
手動減圧弁の採用により、減圧を微調整。急激な応力や衝撃を最小限に抑えられます。
用途
各種材料の圧縮強度試験
小型部品の圧入や組付け
接着、結合時の加圧固定
カシメ、打ち抜き
液体、固体の圧搾
その他各種実験及び試験
粉末成形をご検討のお客様へ
テーブルプレスは、粉末成形機の中でも初期試作向けです。高精度で均一な密度、粉末成形のしやすさをお求めであれば、マイティプレスを強く推奨しています。マイティプレスの詳細は関連商品からご覧いただけます。
5[kN]以下のより低荷重加圧をご検討のお客様へ

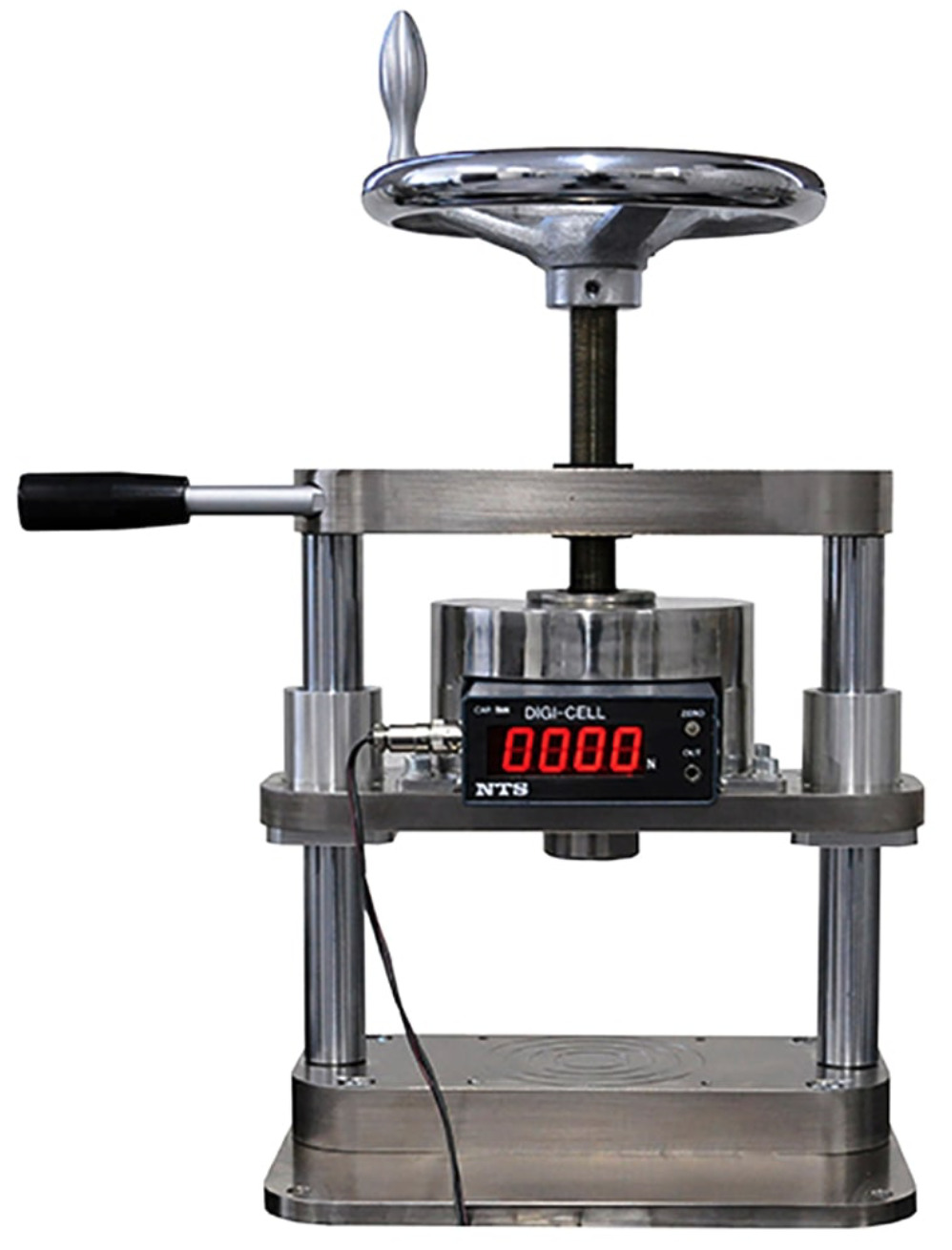

ツイストプレスを推奨しています。ネジを回すだけで5[kN]まで、圧力を1[N]単位で表示可能。
ツイストプレスの詳細は関連商品からご覧いただけます。
ツイストプレスの詳細は関連商品からご覧いただけます。
テーブルプレスの詳細・安全対策・オプション
圧力設定スイッチ（電動ポンプタイプのみ）
設定荷重にて加圧ストップ。繰り返し作業において常に均一な仕上がりを実現します。
荷重/時間プログラムによる自動運転が可能なウェーブタイプもございます。
荷重/時間プログラムによる自動運転が可能なウェーブタイプもございます。
フローコントロール弁（電動ポンプタイプのみ）
シリンダーの下降速度調整。理想的な加圧動作で、品質と安全性を向上。
蓄圧器
- 加圧時に発生する急激な荷重変動を効果的に緩和します。
- 電動ポンプによる急速な加圧挙動を抑制。貴重なサンプルの無駄をなくし、歩留まりの向上に貢献！
デジタル荷重計（電池式、電源式の選択が可能）
現在の荷重値を数値で明確に表示します。読み取り誤差を減らし、より定量的で精密な作業が可能になります。
リニアスケール（電池式、電源式の選択が可能）
シリンダー現在位置を正確に数値で確認できます。圧力と圧縮状況を目視で把握し、油圧式ながらも精密なストローク制御が可能になります。
特定の深さまでの加圧、再現性の高い位置決めが要求される場合に有効です。
特定の深さまでの加圧、再現性の高い位置決めが要求される場合に有効です。
振動盤面追加（圧空0.5[MPa]が必要）
プレスフレーム下盤面を振動盤に変更可能です。
各部サイズ変更対応
- 間口、オープンハイト、シリンダストローク、サドルサイズ等特注対応可能です。
- グローブボックス向けにも製作可能です。

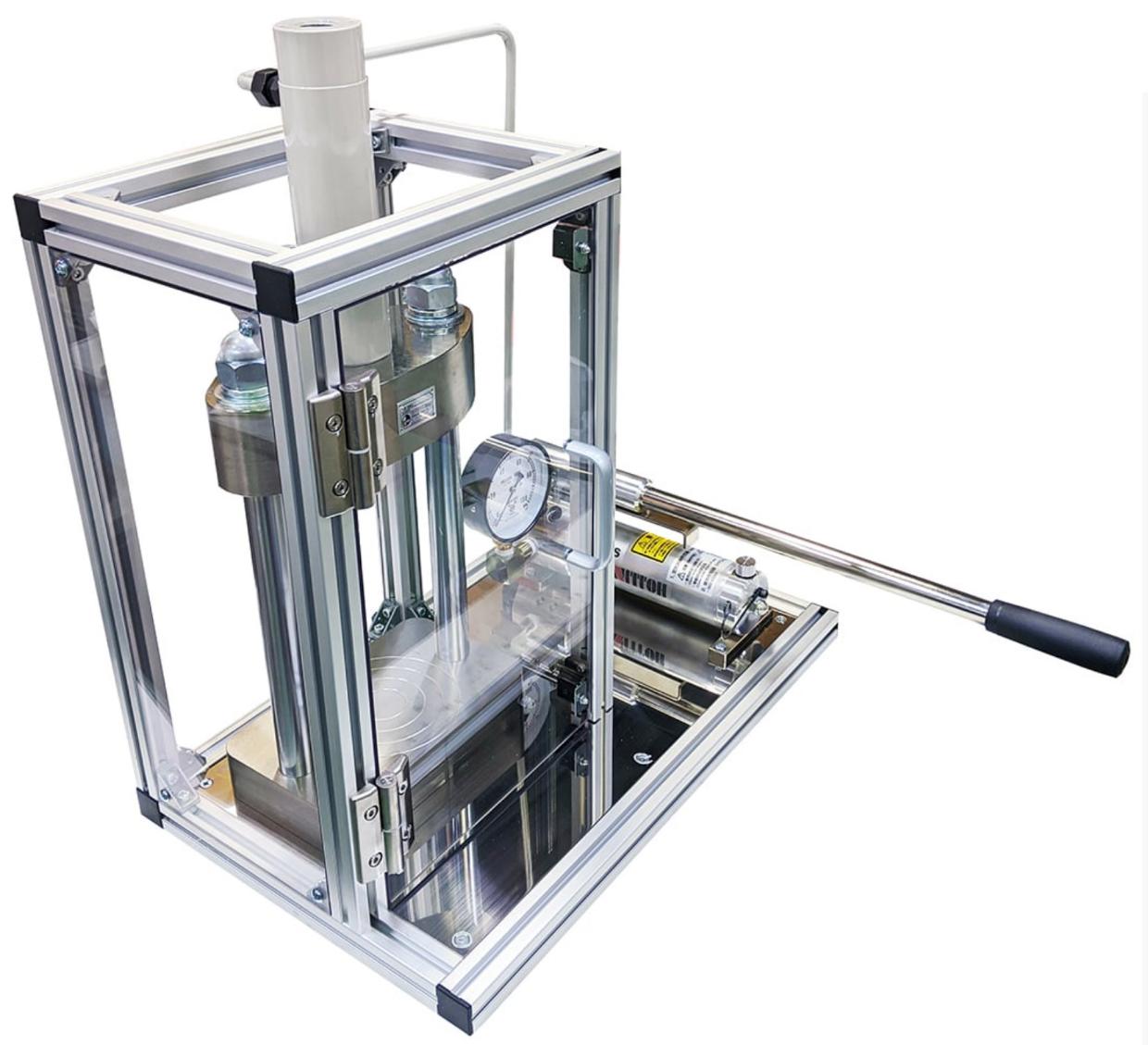

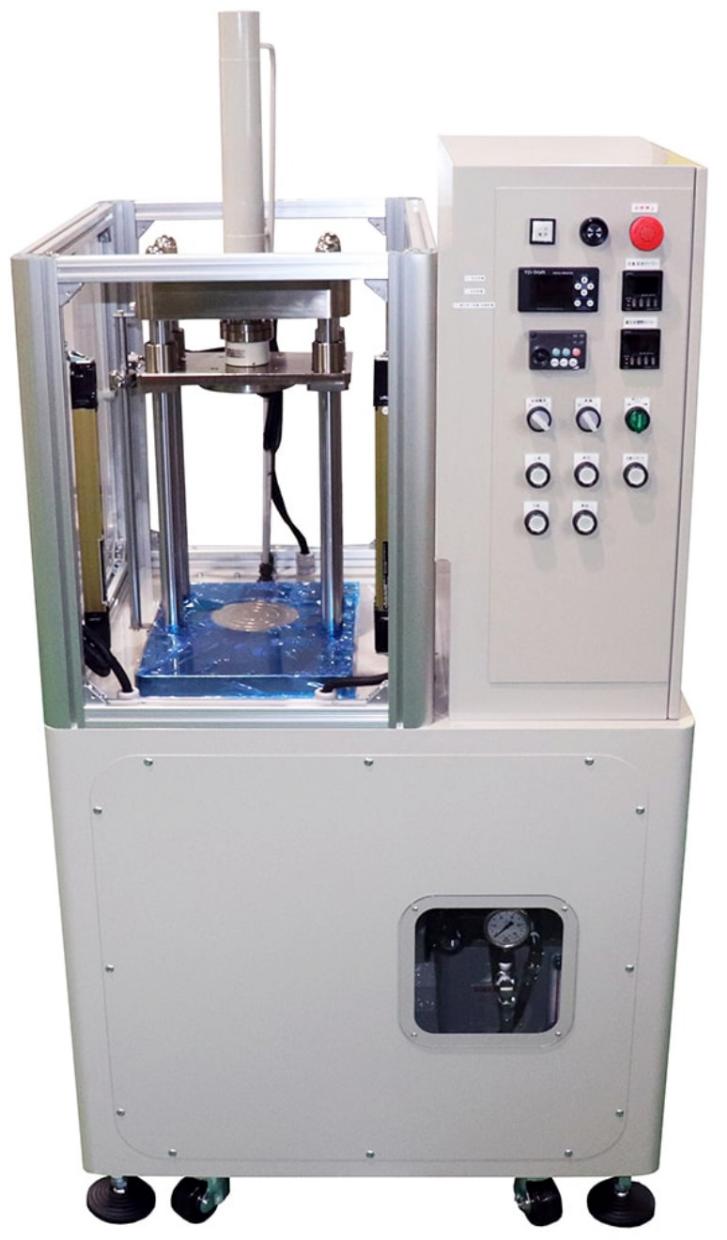

安全囲い
- 側面、背面、天面囲い（アルミフレーム+透明板 or パンチングメタル）
- 選べる前面仕様：間口のみ開放、ヒンジ式安全扉、スライド式安全扉、電磁ロック扉
- 間口のみ開放：扉扉開閉が不要で、頻繁なワークの出し入れが必要な作業に最適です。
- ヒンジ式安全扉：密閉されるため、万が一のワーク飛散等でも安心です。電動ポンプタイプでは、インターロックを追加でき、安全性がさらに向上します。
- スライド式安全扉：手動ポンプ仕様でも扉が開いている状態では加圧出来ない状態を作れます。
- 電磁ロック扉：状況に応じて自動ロックされ、安全性が増します。
- 安全荷重設計：手動、電動に関わらず設計荷重以上は加圧が出来ないように製作されています。
関連商品
多様な仕様のテーブルプレス
200kNテーブルプレス
安全囲い仕様

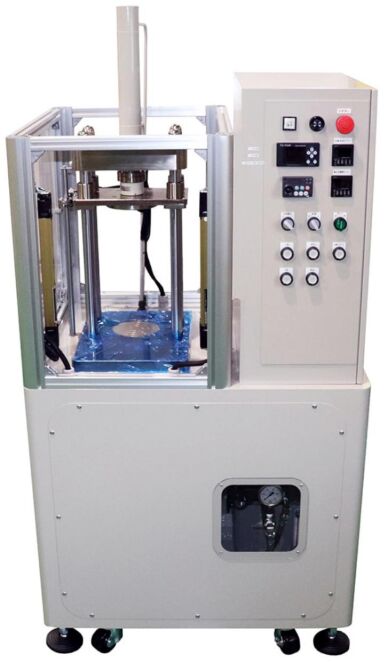

100kNウェーブテーブルプレス（荷重/時間プログラム自動運転）

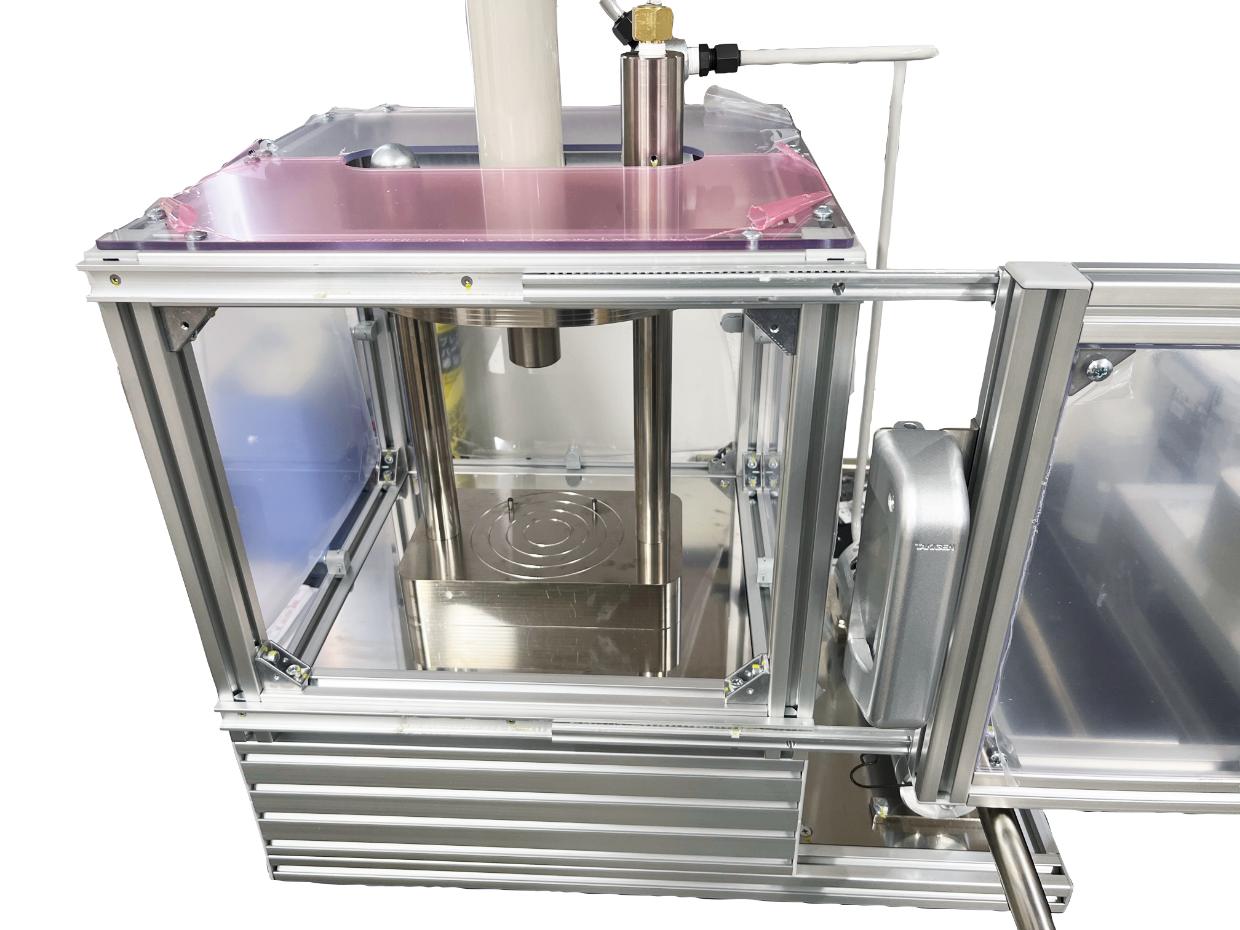

スライド式安全扉
扉開時油圧ポンプが漕げない。
三庄オリジナル安全対策
扉開時油圧ポンプが漕げない。
三庄オリジナル安全対策
仕様表
| 形式 | 能力（ｋN） | 間口(mm)X | オープンハイト(mm)X | ストローク(mm)X | シリンダ速度(mm/回) | 外形寸法(mm) | |||
|---|---|---|---|---|---|---|---|---|---|
| 無負荷 | 負荷 | A | B | C | |||||
| STB-20H | 20 | 144 | 160 | 125 | 6.9 | 1.3 | 380 | 300 | 478 |
| STB-50H/AF | 50 | 150 | 200 | 125 | 6.9 | 1.3/4.6 | 380 | 300 | 528 |
| STB-100H/AF | 100 | 150 | 200 | 125 | 3.4 | 0.7/2.2 | 380 | 300 | 567 |
| STB-200H/AF | 200 | 204 | 250 | 150 | 4.5 | 0.8/1.1 | 500 | 500 | 716 |
- H：ハンドポンプ、AF：電動ポンプ（フローコントロールバルブ付）
